玻璃管液位计

 玻璃管液位计

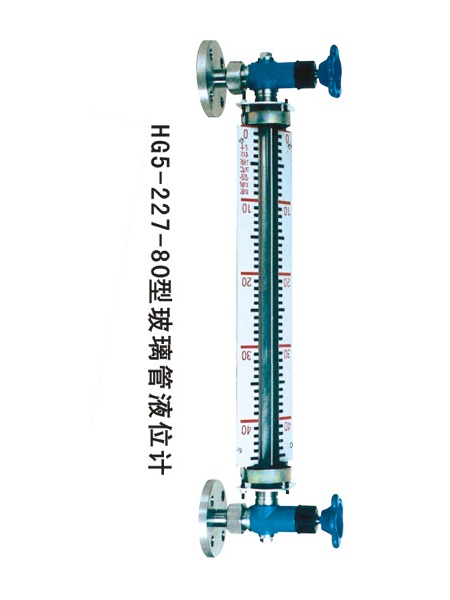

产品名称:玻璃管液位计
概述:HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表,它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。淮安市三畅仪表有限公司是专业的玻璃管液位计厂家,欢迎垂询玻璃管液位计价格。

全国销售热线 18952302362

详细信息

HG5玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表,它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。淮安市三畅仪表有限公司是专业的玻璃管液位计厂家,欢迎垂询玻璃管液位计价格。

玻璃管液位计的结构原理

仪表上下阀都装有PN1.6MPaDN20的法兰。通过焊接在容器上的法兰,与容器组成连通器,透过玻璃管就可直接显示容器内介质液位的高度。

仪表两端均装有针形阀,针形阀内装有钢球,当玻璃管因事故而破裂时,钢球在容器压力作用下自动关闭针形阀通道,以防止容器内介质外流。



玻璃管液位计的特点

直读式仪表,读数精确。
结构简单,维修方便。
经久耐用。

玻璃管液位计的主要技术指标

测量范围(安装中心距L):30050060080010001200140017002000mm
工作压力:≤1.6MPa
材质:碳钢、不锈钢
工作温度:≤200
连接法兰标准:HGJ46-91 PN1.6 DN20突面
其它法兰标准如JB/TGBANSI等,请用户注明。
伴热蒸汽压力:≤0.6MPa
蒸汽夹套接头:G1/2"外螺纹
钢球自封压力:≥0.2MPa

安装中心距L和标尺刻度L1的关系

L

300

500

600

800

1000

1200

1400

1700

2000

H

150

350

450

650

850

1050

1250

1550

1850

玻璃管液位计的使用须知

为保证自密封作用,容器内介质压力应大于0.2MPa
在打开上下阀时,阀杆退出转数不得少于4转,以免钢球在自封时,碰到阀杆的顶端。

型号、标记标准系列





型号 标志

 格(mm

玻璃管液位计

HG5-227-80

DA I PN1.6

300

500

600

800

1000

1200

1400

1700

2000

玻璃管液位计

HG5-227-80

DB I PN1.6

玻璃管液位计

HG5-227-80

DA II PN1.6

玻璃管液位计

HG5-227-80

DB II PN1.6

玻璃管液位计

HG5-227-80

WA I PN1.6

玻璃管液位计

HG5-227-80

WB I PN1.6

玻璃管液位计

HG5-227-80

WA II PN1.6

玻璃管液位计

HG5-227-80

WB II PN1.6

液位计针形阀

HG5-227-80

(上)A I B I PN1.6

液位计针形阀

HG5-227-80

(下)A I B I PN1.6

液位计针形阀

HG5-227-80

(上)A II B II PN1.6

液位计针形阀

HG5-227-80

(下)A II B II PN1.6

注:D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰

玻璃管液位计的订货须知

订货时请提供下列数据:
型号规格
测量范围(中心距L
工作压力
工作温度
材质要求
