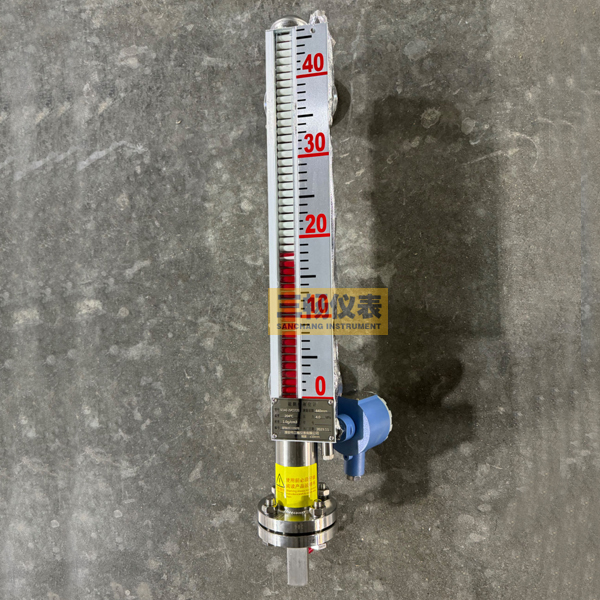

产品名称：高温高压磁翻板液位计

概述：高温高压磁翻板液位计是我公司为拓宽UHZ系列磁翻板液位计的使用范围，更广泛地满足电力、供热、供气等行业的要求，采用独特的散热方式，有效地控制了介仪表的工作温度，避免了磁性元件在高温条件下退磁,确保仪表工作可靠，可测量高温450℃

全国销售热线 18952302362

详细信息

概述

高温高压磁翻板液位计可以拓宽UHZ系列磁翻板液位计的使用范围，更广泛地满足电力、供热、供气等行业的要求，采用独特的散热方式，有效地控制了介仪表的工作温度，避免了磁性元件在高温条件下退磁,确保仪表工作可靠，可测量高温450℃，高压25MPa

高温高压磁翻板液位计适用于高温高压液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。

用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。

高温高压型磁翻板液位计的技术参数

测量范围：200…….～15000㎜（超过6000mm的或运输条件不允许超过长度的液位计可采购分段制造）

显示精度：±10mm；

工作压力：6.3、10.0、16.0、25.0MPa；

介质温度：-20℃～450℃；

介质密度：≥.0.5g/cm3；

介质密度差：≥.0.15g/cm3（测量界位）

介质粘度：≤0.4Pa·S；

过程连接：DN20/25 PN1.0 (执行标准HG20592~20635-97)，如需其它标准可按客户要求制造。

接液材质：316SS、316L等等

（按介质化学性质及使用温度压力选择）；

浮子材质：316SS、316L、钛等。

高温高压型磁翻板液位计的选型表

液位计类型	□ 就地显示□ 输出4-20mA □ 上、下限报警（开关形式：常开或常闭、保持型、防爆型） □ 输出4-20mA及上、下限报警 □ HART协议□ RS485总线
工作温度	□-20~450℃□℃(按客户要求)
测量范围	□L= ㎜（按客户要求：200…….～15000㎜）
测量介质	□（按客户要求）
介质密度	□g/cm3（按客户提供：≥.0.5g/cm3）
设计压力	□≤6.3Mpa □≤10.0Mpa □≤25Mpa □ 其它Mpa
实际压力	□≤6.3Mpa □≤10.0Mpa □≤25Mpa □ 其它Mpa
过程连接	□DN20 PN1.0□ DN25 PN1.0 □ 其它:DNPN(按客户要求)
其它要求	□防爆(隔爆型)□ 其它
