顶装磁翻板液位计

 顶装磁翻板液位计
产品名称:顶装磁翻板液位计
概述:淮安市三畅仪表有限公司生产的顶装(底装)型磁翻板液位计是利用浮力和磁感应原理设计的,当装有久磁钢的浮子浮在被测介质表面时,随着液面变化,磁钢所在位置(即液面实际位置)随之变化,并通过磁化系统耦合驱动双色磁翻柱翻转

全国销售热线 18952302362

详细信息

顶装(底装)型磁翻板液位计说明

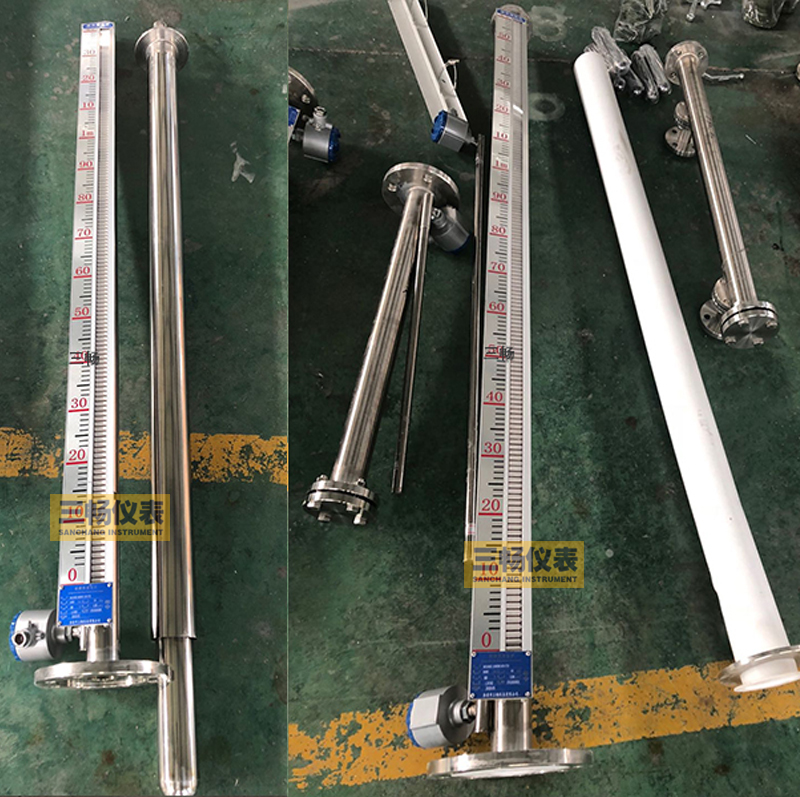

   淮安市三畅仪表有限公司生产的SCUHZ-B顶装(底装)型磁翻板液位计是利用浮力和磁感应原理设计的,当装有久磁钢的浮子浮在被测介质表面时,随着液面变化,磁钢所在位置(即液面实际位置)随之变化,并通过磁化系统耦合驱动双色磁翻柱翻转,从而显示液面位置.该液位计能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示.
SCUHZ-B顶装(底装)型磁翻板液位计主要技术指标

顶装(底装)型磁翻板液位计技术要求
测量范围:0~5000mm
准确度: ±10mm ±16mm
翻柱直径:10mm,16mm
公称压力:2.5MPa
介质密度:≥0.7g/cm3(特殊要求可达0.45g/cm3)
介质温度:-20~+350℃
接液材质:不锈钢304/316/316L及PP材质
介质粘度:≤2.0Pa.s
环境振动:频率≤25Hz振幅≤0.5mm
跟随速茺:≤0.05m/s
法兰标准:HG20592~20635-97
报警器、远传装置:技术参数和UHZ-25系列相同

顶装(底装)型磁翻板液位计工作原理
该产品由本体(由上、下导管组成)、翻板箱(由红、白双色磁性小翻板组成)、浮子(由磁体、顶杆、浮筒组成)以及液位变送器等组成,其结构如图所示。工作原理为:容器内的浮筒(按不同介质和压力针对研制),在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动,促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。
