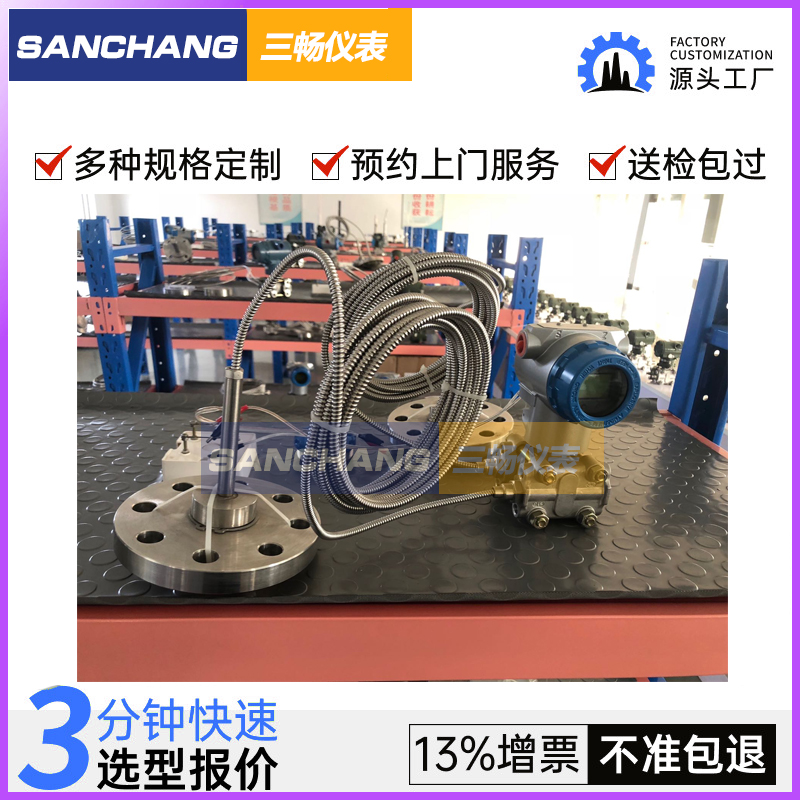

双法兰差压变送器

双法兰差压变送器智能型特点：

超级的测量性能，用于压力、差压、液位、流量测量
数字精度：±0.25%
模拟精度：±0.5%±0.1%F.S
全 性 能：±0.25F.S
稳 定 性：0.25% 60个月
量 程 比：100：1
测量速率：0.2S
小型化（2.4kg）全不锈钢法兰，易于安装
过程连接与其它产品兼容，实现非常佳测量
世界上唯一采用H合金护套的传感器（技术），实现了优良的冷、热稳定性
双法兰液位计采用16位计算机的智能变送器
标准4-20mA，带有基于HART协议的数字信号，远程操控
支持向现场总线与基于现场控制的技术的升级。

SC-3051DP型带远传装置的差压/压力变送器，为避免被测介质直接于变送器的隔离膜片接触提供了一种可靠的测量方法。

功能参数：
  ◆使用对象：液体、气体和蒸气
  ◆测量范围：0-0.1kPa至0-40MPa
  ◆输出信号：4~20mA DC（特殊可为四线制220V AC供电,0~10mA DC输出）
  ◆供电电源：12~45V DC,一般为24V DC
  ◆负载特性：与供电电源有关,在某一电源电压时带负载能力见图2,负载阻抗RL与电源电压VS关系式为RL≤50（VS-12）

  ◆指示表：指针式线性指示0~100%刻度，以及3 1/2位LCD液晶式显示
  ◆防爆：a.隔爆型 dⅡCT5；b.本质安全型 iaⅡCT6
  ◆量程和零点：外部连续可调
  ◆正负迁移：零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100%。非常大正迁移量为非常小校调量程的500%；非常大负迁移量为非常小校调量程的600%。流量变送器非常大正、负迁移量为校准量程的10%
  ◆温度范围：放大器工作温度范围：-29~+93℃（LT型为:-25~+70℃），灌充硅油的测量元件：-40~+104℃，法兰式变送器灌充高温硅油时：+15~+315℃，普通硅油：-40~+150℃
  ◆静压和过载压力：4、10、25、32MPa
  ◆湿度：相对湿度为0~100%。

  ◆振动影响：在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g
  ◆电源影响：小于输出量程的0.005%/V
  ◆负载影响：电源如果稳定,则负载没有影响
  ◆安装位置影响：非常大可产生0.24kPa的零点误差,但可校正,对量程没有影响其它


双法兰差压变送器安装说明

其实大家可能注意到， 4-20mA电流本身就可以为变送器供电，如图1所示。变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。显示仪表只需要串在电路中即可。这种变送器只需外接2根线，因而被称为两线制变送器。工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。这使得两线制传感器的设计成为可能。

　　在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。两者之间距离可能数十至数百米。按一百米距离计算，省去2根信号传输导线意味着成本降低近百元！另外四线制变送器和三线制变送器因导线内电流不对称必须使用昂贵的屏蔽线,而两线制变送器可使用非常便宜的的双绞线导线,因此在应用中两线制变送器必然是首选。

带远传装置的变送器适用于下列工况：
1、需要将高温介质与变送器隔离。
2、测量介质对变送器敏感元件有腐蚀作用。
3、被测介质由于环境或温度变化而固化或结晶。
4、更换被测介质需要严格净化测量头
5、悬浮液体或高粘度介质
6、测量头必须保持清洁卫生。
7、密封压力容器测量。

具体选型尺寸请咨询销售部或参看本公司相关样册。



双法兰差压变送器型号及规格代号表

SC-3051DP型	双法兰差压变送器
	4	0-4~40KPa
	5	0-40~250KPa
	6	0-0.16~1MPa
	7	0-0.4~2.5MPa
	8	0-1.6~10.0MPa
		代号	输出
		E	非智能型（4~20mA输出）
		S	智能型（HART协议+4~20mA输出）
			代号	结构材料
				法兰接头		隔离膜片		灌充液体
			22	316SST		316SST		硅油
				S1	一个远传装置		根据表I-VI订货
				S2	二个远传装置
					代号	附加功能
					M1	0~100%线性指示表
					M2	LED数字显示器
					M3	LCD显示器
					B1	管装弯安装板
					B2	板装弯安装板
					B3	管装平安装板
					d	隔爆型dII  BT4
					i	本安型iaIICT6
SC-3051DP	4	S	22	S2	M3    B3         ←选型举例
