基本介绍

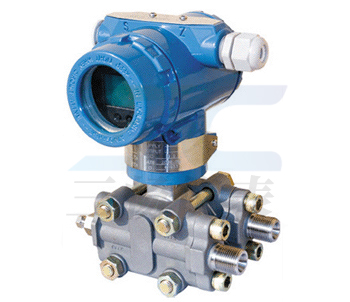

SC3051DP型智能差压变送器模拟型特点
● 精度高 |
|
SC3051DP型智能差压变送器特点:
●超级的测量性能,用于压力、差压、液位、流量测量
●数字精度:+(-)0.05%
●模拟精度:+(-)0.75%+(-)0.1%F.S
●全性能:+(-)0.25F.S
●稳定性:0.25% 60个月
●量程比:100:1
●测量速率:0.2S
●小型化(2.4kg)全不锈钢法兰,易于安装
●过程连接与其它产品兼容,实现非常佳测量
●世界上唯一采用H合金护套的传感器(技术),实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA,带有基于HART协议的数字信号,远程操控
●支持向现场总线与基于现场控制的技术的升级。
●支持向现场总线与基于现场控制的技术的升级。
型号 |
规 格 代 码 |
说 明 |
||||||
SC3851DP |
……………………………… |
差压变送器 |
||||||
输出信号 |
-E…………………………… -D…………………………… |
4~20mA,HART协议数字通信 4~20mA |
||||||
测量量程 (膜盒) |
L…………………………… M…………………………… H…………………………… V…………………………… |
0.5~10Kpa{50~1000mmH2O} 0.5~10Kpa{50~1000mmH2O} 0.5~10Kpa{50~1000mmH2O} 0.5~10Kpa{50~1000mmH2O} |
||||||
接液部分材质 |
S………………………… H………………………… M………………………… T………………………… A………………………… D………………………… B………………………… |
[本体] [膜盒] [排气 螺钉] SCS14A SUS316L SUS316 SCS14A 哈氏合金C-276 SUS316 SCS14A 蒙乃尔 SUS316 SCS14A 钽 SUS316 哈氏合金C-276哈氏合金C-276 哈氏合金C-276 哈氏合金C-276 钽 哈氏合金C-276 蒙乃尔 蒙乃尔 蒙乃尔 |
||||||
管道连接 |
0……………………… 1……………………… 2……………………… 3……………………… 4……………………… 5……………………… |
无过程接头(容室法兰上Rcl/4内螺纹) 带Rcl/4内螺纹的过程连接头 带Rcl/2内螺纹的过程连接头 带1/4NPT内螺纹过程接头 带1/2NPT内螺纹过程接头 无过程接头(容室法兰上1/4NPT内螺纹) |
||||||
螺栓、螺母材质 |
A…………………… B…………………… C…………………… |
[非常大工作压力] L膜盒 L、M、H、V膜盒 SCM435 3.5Mpa 16Mpa SUS630 3.5Mpa 16Mpa SUH660 3.5Mpa 16Mpa |
||||||
安装方式 |
-2………………… -3………………… -6………………… -7………………… -8………………… -9………………… |
垂直安装,右面高压,过程接头在上 垂直安装,右面高压,过程接头在下 垂直安装,左面高压,过程接头在上 垂直安装,左面高压,过程接头在下 水平安装,右面高压 水平安装,左面高压 |
||||||
电气接口 |
0 ……………… 2 ……………… 3 ……………… 4 ……………… 5 ……………… 7 ……………… 8 ……………… 9 ……………… |
G1/2内螺纹,1处接线口 1/2NPT内螺纹,2处接线口 Pg13.5内螺纹,2处接线口 M20内螺纹,2处接线口 G1/2内螺纹,2处接线口带一个盲塞 1/2NPT内螺纹,带两个电气接口,一个盲塞 Pg13.5内螺纹,带两个电气接口,一个盲塞 M20内螺纹,带两个电气接口,一个盲塞 |
||||||
显示表头 |
D……………… E……………… N……………… |
数字表头 带设定按钮的数字表头 (无表头) |
||||||
2-inch管安装支架 |
A…………… B…………… C…………… D…………… N…………… |
SECC 平托架 SUS304 平托架 SECC L型托架 SUS304 L型托架 无安装支架 |
||||||
附加选型代码 |
/□ 选型规格 |
|||||||
例:SC3851DP-DMS5A-92NN/□ |
||||||||
