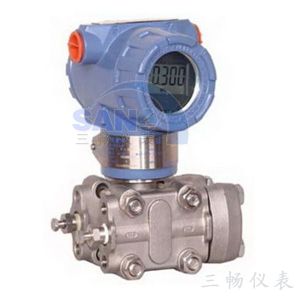

3051C型差压、表压与绝压变送器用于工业过程全系列差压、压力、绝对压力的测量,具有模拟或数字输出信号。广泛应用于石油、化工、电力、食品、造纸、市政工程等行业
型号
|
变送器类型
|
CD
|
CA
|
CG
|
HP
|
SC3051CD
|
差压变送器
|
·
|
-
|
-
|
-
|
SC3051CA
|
绝压变送器
|
-
|
·
|
-
|
-
|
SC3051CG
|
表压变送器
|
-
|
-
|
·
|
-
|
SC3051HP
|
高静压差压变送器
|
-
|
-
|
-
|
·
|
代码
|
压力测量范围(URL)
|
CD
|
CA
|
CG
|
HP
|
2
|
0-0.1~1.0KPa
|
·
|
-
|
·
|
-
|
3
|
0-1.3~6.0KPa
|
·
|
-
|
·
|
-
|
4
|
0-6.2~37.4KPa
|
·
|
·
|
·
|
·
|
5
|
0-31.1~186.8KPa
|
·
|
·
|
·
|
·
|
6
|
0-117~690KPa
|
·
|
·
|
·
|
-
|
7
|
0-345~2068KPa
|
·
|
·
|
·
|
-
|
8
|
0-1170~6900KPa
|
·
|
·
|
·
|
-
|
9
|
0-3450~20680KPa
|
-
|
-
|
·
|
-
|
0
|
0-6890~41370KPa
|
-
|
-
|
·
|
-
|
代码
|
变送器输出
|
CD
|
CA
|
CG
|
HP
|
A
|
4-20mA,HART协议数字信号输出
|
·
|
·
|
·
|
·
|
代码
|
结构材料
法兰接头
|
排液
排气阀
|
膜片
|
灌冲液
|
CD
|
CA
|
CG
|
HP
|
22
|
316SST
|
316SST
|
316SST
|
硅油
|
·
|
·
|
·
|
·
|
23
|
316SST
|
316SST
|
哈氏合金C
|
硅油
|
·
|
·
|
·
|
·
|
24
|
316SST
|
316SST
|
钽
|
硅油
|
·
|
-
|
·
|
-
|
25
|
316SST
|
316SST
|
蒙乃尔
|
硅油
|
·
|
·
|
·
|
·
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
硅油
|
·
|
·
|
·
|
·
|
34
|
哈氏合金C
|
哈氏合金C
|
钽
|
硅油
|
·
|
-
|
·
|
-
|
2A
|
316SST
|
316SST
|
316SST
|
惰性液
|
·
|
·
|
·
|
-
|
2B
|
316SST
|
316SST
|
哈氏合金C
|
惰性液
|
·
|
·
|
·
|
-
|
2C
|
316SST
|
316SST
|
钽
|
惰性液
|
·
|
-
|
·
|
-
|
2D
|
316SST
|
316SST
|
蒙乃尔
|
惰性液
|
·
|
·
|
·
|
-
|
3C
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
惰性液
|
·
|
·
|
·
|
-
|
3D
|
哈氏合金C
|
哈氏合金C
|
钽
|
惰性液
|
·
|
-
|
·
|
-
|
5B
|
蒙乃尔
|
蒙乃尔
|
蒙乃尔
|
惰性液
|
·
|
-
|
·
|
-
|
7B
|
316SST
|
哈氏合金C
|
哈氏合金C
|
惰性液
|
·
|
-
|
·
|
-
|
7C
|
316SST
|
哈氏合金C
|
蒙乃尔
|
惰性液
|
·
|
-
|
·
|
-
|
代码
|
安装支架
|
CD
|
CA
|
CG
|
HP
|
|||
B1
|
2-in管道安装弯支架
|
·
|
·
|
·
|
·
|
|||
B2
|
面板安装支架
|
·
|
·
|
·
|
·
|
|||
B3
|
2-in管道安装平支架
|
·
|
·
|
·
|
·
|
代码
|
表头(可选)
|
CD
|
CA
|
CG
|
HP
|
|
M4
|
液晶显示,0-100%表头
|
·
|
·
|
·
|
·
|
|
M5
|
液晶显示,平方根表头
|
·
|
·
|
·
|
·
|
|
代码
|
外壳
|
导线管入口尺寸
|
CD
|
CA
|
CG
|
HP
|
A
|
铝,覆聚氨酯涂层
|
1/2-14NPT
|
·
|
·
|
·
|
·
|
B
|
铝,覆聚氨酯涂层
|
M20×1.5(CM20)
|
·
|
·
|
·
|
·
|
J
|
不锈钢
|
1/2-14NPT
|
·
|
·
|
·
|
·
|
K
|
不锈钢
|
M20×1.5(CM20)
|
·
|
·
|
·
|
·
|
代码
|
阀组一体化安装(可选)
|
材料
|
CD
|
CA
|
CG
|
HP
|
S5
|
一体化安装型阀组
|
316SST
|
·
|
·
|
·
|
·
|
代码
|
法兰和接头用螺栓
|
CD
|
CA
|
CG
|
HP
|
|
L
|
碳钢镀镉
|
·
|
·
|
·
|
·
|
|
代码
|
过程接头
|
CD
|
CA
|
CG
|
HP
|
|
N1
|
1/4-18NPT连接
|
·
|
·
|
·
|
·
|
|
Y1
|
1/4-14NPT“一”型接头连接
|
·
|
·
|
·
|
·
|
|
Y2
|
M20×1.5“T”型接头连接
|
·
|
·
|
·
|
·
|
代码
|
接液O型环材料
|
CD
|
CA
|
CG
|
HP
|
W2
|
丁睛橡胶
|
·
|
·
|
·
|
·
|
W3
|
乙烯-丙烯
|
·
|
·
|
·
|
·
|
W4
|
特氟隆
|
·
|
·
|
·
|
·
|
代码
|
引压连接(可选)
|
CD
|
CA
|
CG
|
HP
|
D1
|
侧面顶部排液/排气
|
·
|
·
|
·
|
·
|
D2
|
侧面底部排液/排气
|
·
|
·
|
·
|
·
|
D6
|
低压侧盲法兰,无1/4NPT
|
-
|
·
|
·
|
-
|
代码
|
远传(可选)
|
CD
|
CA
|
CG
|
HP
|
S1
|
附一个远传装置(毛细管式)
|
·
|
·
|
·
|
-
|
S2
|
附一个远传装置(直接安装式)
|
·
|
·
|
·
|
-
|
S3
|
附两个远传装置(毛细管式)
|
·
|
-
|
-
|
-
|
S0
|
附两个远传装置(一个毛细管式,一个直接安装式)
|
·
|
-
|
-
|
-
|
代码
|
危险场所认证
|
CD
|
CA
|
CG
|
HP
|
E5
|
本安iaⅡCT4/CT6
|
·
|
·
|
·
|
·
|
K5
|
隔爆dⅡCT4/CT6
|
·
|
·
|
·
|
·
|
