自来水流量计

 自来水流量计

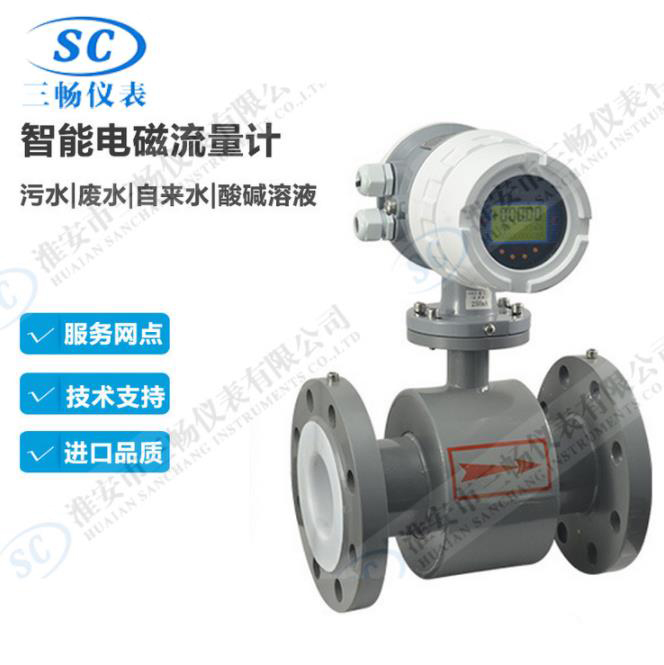

产品名称:自来水流量计
产品型号:
概述:SCLDE自来水流量计的测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。

18952302362

详细信息

 产品概述

SCLDE自来水流量计测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。自来水流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。

SCLDE自来水流量计产品特点

测量不受流体密度、粘度、温度、压力和电导率变化的影响;

测量管内无阻碍流动部件,无压损,直管段要求较低;

系列公称通径DN15DN3000。传感器衬里和电极材料有多种选择;

转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达15001

转换器可与传感器组成一体型或分离型;

转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;

流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示正、反流量,并具有多种输出:电流、脉冲、数字通讯、HART

转换器采用表面安装技术(SMT),具有自检和自诊断功能。



SCLDE自来水流量计技术参数

执行标准

JB/T 9248-1999

公称通径

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

非常高流速

15m/s

精确度

DNl5~DN600

示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)

DN700—DN3000

示值的±0.5%(流速≥0.8m/S);±4mm%s(流速<0.8m/S)

流体电导率

≥5uS/cm

公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl5~DN150

DNl5~DN600

DN200~DN1000

DN700~DN3000

特殊订货

环境温度

传感器

-25℃~+60℃

转换器及一体型

-10℃~+60℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

非常高流体温度

一体型

70℃

分离型

聚氯丁橡胶衬里

80℃;120℃(订货时注明)

聚氨酯衬里

80℃

聚四氟乙烯衬里

100℃;150℃(订货时注明)

聚全氟乙丙烯(F46)

加网PFA

信号电极和接地电极材料

不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

电极刮刀机构

DN300—DN3000

连接法兰材料

碳钢

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65~DN150

不锈钢1Crl8Ni9Ti

DN200~DN1600

碳钢+不锈钢1Crl8Ni9Ti

外壳防护

DN15~DN3000分离型橡胶或聚氨酯衬里传感器

IP65或IP68

其他传感器、一体型流量计和分离型转换器

IP65

间距(分离型)

转换器距离传感器一般不超过100m



SCLDE自来水流量计选型图谱

型号

口径



SC-LD

15~3000





代号

安装形式



E

一体式

F

分体式



代号

转换器型号

ZA

圆形

ZB

方形



代号

输出信号

I.4

4~20mA

f

频率 1KHz

Rs

串行通讯(485

C

控制输出



 代号

防爆要求

N

无防爆

EX

防爆(仅适用于分体式)



代号

介质温度

T1

≤65℃

T2

≤120℃

T3

≤180℃(仅适用于分体式)



代号

内衬材质

NE

氯丁橡胶(≤65℃

PTFE

聚四氟乙烯(≤189℃

PVC

聚氯乙烯(≤70℃



代号

电极材质

316L

不锈钢

HC

哈氏合金C

HB

哈氏合金B

Ti

Ta
