  • 污水流量计
污水流量计
SC-LDE-D型污水流量计由SC-LDE-W型污水电磁流量计传感器和SC-LDE-S型污水电磁流量计转换器配套组成,是用来测量管道内和渠道内各种导电液体的体积流量的仪表
全国热线

0517-86998326

     为什么叫污水流量计,因为该流量计可以使用测量污水流量。污水流量计就是污水电磁流量计,目前市场上有这方面的客户需求,所以我们单独拿出来做一个产品来介绍。

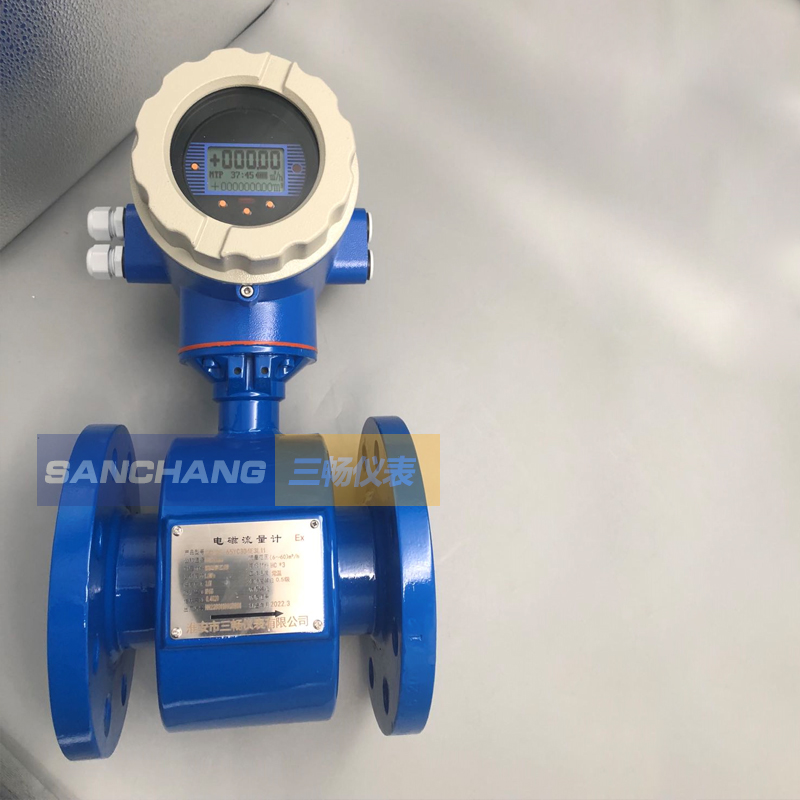

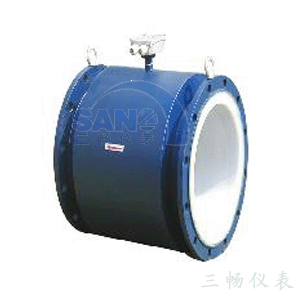

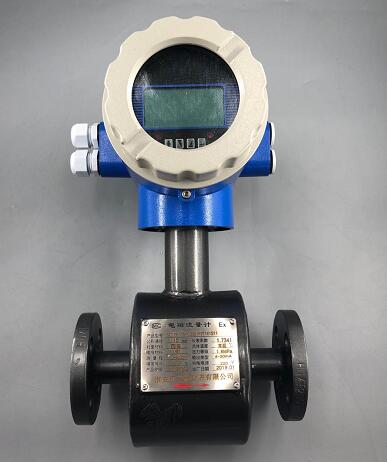

    SC-LDE-D型污水流量计由SC-LDE-W型污水电磁流量计传感器和SC-LDE-S型污水电磁流量计转换器配套组成,是用来测量管道内和渠道内各种导电液体的体积流量的仪表。
SC-LDE-D型污水流量计可广泛用于市政给供水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门的导电液体的体积流量的测量,特别适合于渠道、小型河道的流量测量以及环保处理方面的污水计量。

污水流量计原理:
    污水流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘资料非导磁合金短管。两只电极沿管径偏向穿通壁固定在测量管上。其电极头与衬里内外表根本齐平。励磁线圈由双向方波脉冲劢磁时,将在与测量管轴线垂直的偏向上发生一磁通量密度为B的任务磁场。此时,假如具有必然电导率的液体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与均匀流速V 的乘积。电动势E(流量旌旗灯号)由电极检出并经过电缆送至转换器。转换器将流量旌旗灯号扩大处置后,可显示流体流量,并能输出脉冲,摸拟电流等旌旗灯号,用于流量的节制和调理。


二、污水电磁流量计特点:
 体积小、重量轻、安装方便、维护量小
 测量范围宽,测量不受流体温度、密度、压力、粘度、电导率等变化的影响
 可在老管道上开孔改造安装,施工安装简单,工程量小
 较一般电磁流量计的成本和安装费用低,特别适合大中口径管道流量的测量
 采用先进加工工艺,固态封装、寿命长、使仪表具有良好的测量精度和稳定性
结构简单、牢固可靠、使用寿命长 (且适用于测量海水)
测量管内无活动部件和阻力部件,无压损,不会产生阻塞
测量可靠,抗干扰能力强

三、污水流量计主要技术性能指标:
流速测量范围:(0.05-10)m/s
功 耗:﹤15VA
防护等级:IP68
连接方式:法兰连接
电极材料:含钼不锈钢OCr18Ni12Mo2Ti、哈氏合金B、哈氏合金C、钛Ti、钽等
测量管道直径: DN(32-6000)mm
仪表精度:1.0级
工作压力:≤1.6MPa
介质温度:0-80℃
四、污水流量计安装要求:
  1)、安装环境方面:
应尽量远离具有强电磁场的设备,如大型电机、大型变压器、大型变频器等。
安装场所不应有强烈震动,管道固定牢靠,环境温度变化不大(防止固液两相变化)。
安装环境应便于安装和维护。
  2)、安装位置方面:
安装位置必须保证管道内始终充满被测液体。
选择液体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件。
测量双相(固、液和气、液)液体时,应选择不易引起相分离的地方。
被测管道内径或周长容易测量,并且椭圆度应较小。
  3)、直管段长度方面:
传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D为被测管道通径)。
  4)、 流量控制阀门和调节阀门方面:
流量控制阀门应安装在传感器上游侧的被测管道内,流量调节阀门应安装在传感器下游侧。
流量时,通常流量控制阀门应处于全开状态。
五、污水流量计安装示意图
