  • 溶剂油液位计
溶剂油液位计
三畅仪表专业生产溶剂油液位计,主管道采用无缝钢管,严密焊接无泄漏,可分段对接。材质有304、316、四氟、pp、钛合金等,10年专业制造。价格咨询电话18952302362.
全国热线

0517-86998326

          溶剂油是五大类石油产品之一。溶剂油的用途十分广泛。用量非常大的首推涂料溶剂油(俗称油漆溶剂油),其次有食用油、印刷油墨、皮革、农药、杀虫剂、橡胶、化妆品、香料、医药、电子部件等溶剂油。三畅仪表专业生产溶剂油液位计,主管道采用无缝钢管,严密焊接无泄漏,可分段对接。材质有304、316、四氟、pp、钛合金等,10年专业制造。价格咨询电话18952302362.

        SCUHZ-25系列溶剂油液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

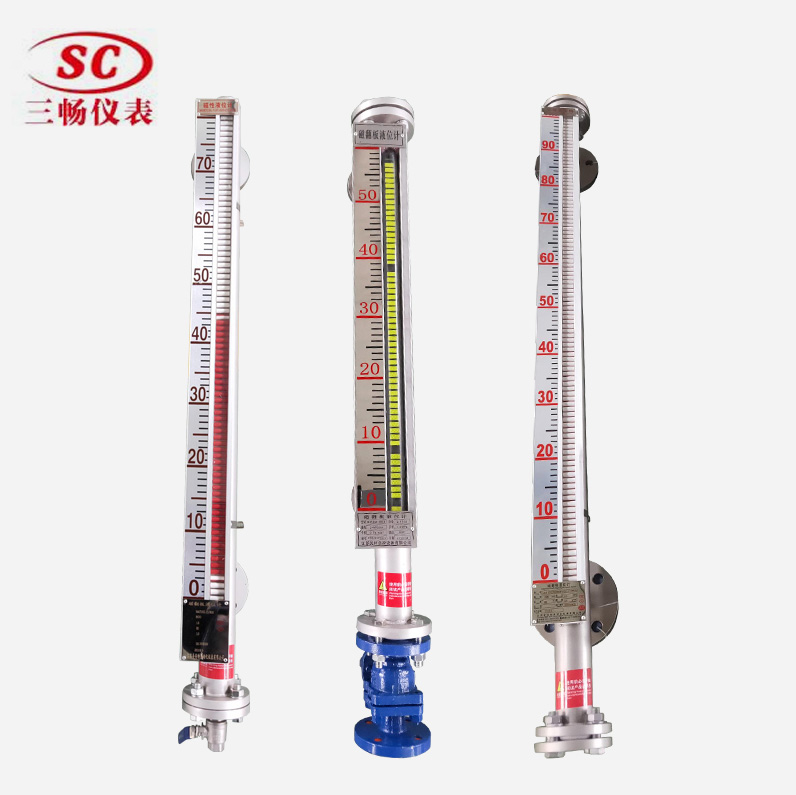

        SCUHZ-25系列溶剂油液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上JT系列液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。

 一、溶剂油液位计选型分类
1、基本型
根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的yongjiu磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2、电远传
在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动开关动作时,实现报警或限位控制。

二、溶剂油液位计主要结构:
(普通型),它是由本体、浮子、面板框等部件组成。液位计与容器上下法兰连接,连接时中间加阀门,安装在一侧。它适用于在不需要保温或冷却,且介质对奥氏体不锈钢不腐蚀的场合。
⑵(保温型),它的结构在(1)型的基础上增设保温隔套管、保温连接管、上下保温连接管与设备保温系统相连接,通过开启阀门的大小即可达到所需要的温度。
⑶(侧顶型),它是由磁性浮球、浮标、侧装本体组件、面板框等部件组成,显示位置为侧面顶部,适于高温、高粘稠介质或侧开孔容器。
⑷(顶装型),它是有面板框、顶装本体组件、导向管、浮球等部件组成,显示位置为顶部,适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。
⑸(抽真空型),它的结构在⑴型的基础上增设真空管,使液位计本体与外界隔离,适用于保温、加热、隔热、降温等场合。
⑹(衬四氟型),它的结构是在⑴型的基础上内衬聚四氟乙烯,适用于常温、常压耐腐蚀性场合。

三、溶剂油液位计技术优点:
润滑油液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE(聚四氟乙烯)、PVC、PP 等材料及进口元件,具有优秀的可靠性和抗腐蚀性能。
其特点十分显著:
1.设计简单、紧凑、 坚固可靠、 寿命长、无维护工作量能长年在户外安装使用;
2.测量管与液位显示部分、液位发送器、报警开关在耐压、耐气上是完全隔离的;
3.工作压力范围宽,耐压从真空到42MPa;
4.工作温度范围宽,适用于从-190~+450℃;
5.广泛用于强弱腐蚀性、 易燃易爆、 毒性、强放射性、搅动的、污浊的液位测量;
6.各型号均可选配无源自保持 ON/OFF 报警开关,实现高低液位自动控制或报警;
7.各型号均可选配4~20mADC液位传感器,实现远距离集中测量与控制。
8.防爆等级:符合ExibⅡCT5要求

三、溶剂油液位计主要技术指标:
1、量程范围(mm):测量范围:300~18000mm
2、介质密度(g/cm3):0.5~2
3、介质粘度: ≤0.02Pa.S
4、工作温度℃:-40~350
5、工作压力:≤2.5MPa(普通型)
                 ≤10.0MPa(高压型)
                 ≤32.0MPa(超高压型)
                 ≤2.5MPa(防腐型)
6、测量精度(mm):≤±10
7、安装方式:侧装磁翻板液位计、顶装式、底装式
8、防护等级:IP65
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
10、传输方式:4~20mA 或 开关量
11、接口法兰:根据国家化工部、机械部及美制标准,可以结合用户的需要特殊定制。
注:当润滑油液位计安装受环境影响,空间位置L1<300订货时应明显提出。


溶剂油液位计选型表

类型

型号

适用范围及用途

普通型侧装型

SC-UHZ-P

普通型浮子液位计是一种就地显示仪表,广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。

顶装型

SC-UHZ-D

适用于各种地下流动介质储罐,可在地面上显示液位。不适合于强烈振动和强磁的工作场合(工作压力≤1.6MPa;测量范围≤2m)。

4-20mA远传型

SC-UHZ-C

适用于现场观察不方便需要在现场地面观察甚至远传输出到控制室观察、声光报警以及控制泵的关闭

带报警开关

SC-UHZ-K

带上下限(高低位)报警开关,开关量输出,一般用于声光报警或者控制泵阀的开关。

防腐型

SC-UHZ-F

特别适合于具有腐蚀性、毒性的液位测量指示(工作压力≤1.6MPa;测量范围≤2m)。

高温型常压型

SC-UHZ-T

适用于温度150℃-450℃、过程压力在0-2.5Mpa(2.5-4MPa属于中压)的密闭容器内,测量液体介质的液位情况。

高压型常温型

SC-UHZ-Y

适用于温度为100℃以下(100-150℃属于中温)、过程压力4Mpa-10MPa(10-20MPa特殊定制)的密闭容器内,测量液体介质的液位情况。

高温高压型

SC-UHZ-H

适用于温度高于200℃、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。

蒸汽夹套伴热

SC-UHZ-Q

适用于测量粘度比较大,温度比较高或比较低的液体介质(该仪表需要使用伴热装置)。也是常见措施

电加热伴热

SC-UHZ-V

电加热磁翻板液位计是在基型的主体外安装电拌热源、石棉保温层,可以保持主体内液体的温度75℃左右从而使液体正常流动

真空夹套保温

SC-UHZ-Z

是在液位计主体管外增加一层真空筒体,以使被测量介质与外界隔热,此类措施很少用。

保温棉防冻保温

SC-UHZ-M

采用保温棉保温,适用一些轻微低温需要防冻保温的场合。属于常见的保温措施

防爆型

SC-UHZ-B

适用于在易燃易爆环境里、需要电信号远程传输的情况,该仪表带4mA~20mA电流信号或上下限报警设定的液位变送器等电子装置。
