  • 冷凝水流量计
冷凝水流量计
测蒸汽冷凝水一般选用电磁流量计,采用国际先进技术研发的一种高智能、高可靠性的流量计,不仅可用于一般的过程检测,还适用于矿浆、纸浆及糊状液体的测量
全国热线

0517-86998326

 要弄懂冷凝水流量计选什么,测蒸汽冷凝水用什么流量计,就首先要了解什么是冷凝水,什么是蒸汽冷凝水。然后再根据每一种流量计的测量原理和适合场合来判断选型。下面我们逐一解释。

       冷凝水是气态水,就是水蒸气经过此过程形成的液态水,就是冷凝水。冷凝水是从室内机蒸发器下面的集水盘流出的。它的流量一般与空气的含湿量,露点温度,室温等有关,找一份湿空气焓湿图可以算出来。

       有人说没有冷凝水的说法,在汽轮机中做完工的蒸汽进入冷凝器,冷凝水中间的管道过的是做完工的蒸汽,叫做凝结水。管道周围的冷却水叫循环水

       根据上面的概述,既然是液体,也具备了一定的导电率,那么在这么简单的情况下,非常适合的精度非常高也非常稳定的就是电磁流量计,所以冷凝水流量计选电磁流量计,测蒸汽冷凝水用电磁流量计。

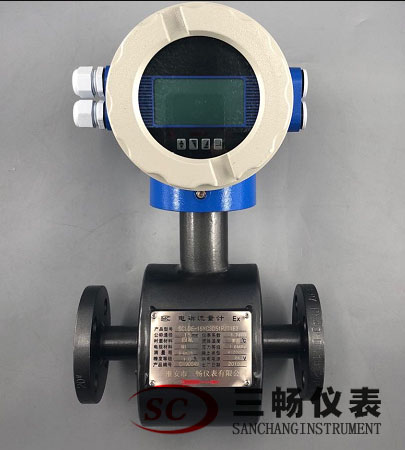

SCLD系列中文冷凝水流量计是采用国际先进技术研发的一种高智能、高可靠性的流量计,不仅可用于一般的过程检测,还适用于矿浆、纸浆及糊状液体的测量,广泛应用于石油、化工、钢铁、食品、电力、造纸、水利给排水、水政水资源等行业。

二、蒸汽冷凝水流量计特点

测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。

测量管无阻碍、无活动部件、无压损,直管段要求较低。

电磁流量传感器可带接地电极,实现仪表良好接地。

电磁流量传感器采用先进加工工艺,使仪表具有良好的抗负压能力。

全数字量处理,抗干扰能力强,测量可靠,精确度高。

高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,在强光下货夜晚都能清晰读书。

具有双向流量、双向总量累计功能,电流、频率具备双向输出功能。

仪表系统测量精度高,使用范围宽,不是可用于污水、水泥浆液矿浆液等的测量,还可用于强酸、强碱液体流量的测量。

转换器输出功能强大:不但具有4-20mA、脉冲输出,还具有RS485RS232HART 等数字通讯以及GPRS无线数据远传。

冷凝水流量计技术特点有:
    (1)管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
    t2)测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
    (3)在现场可以根据用户实际需要在线修改量程。

   冷凝水流量计特点:
    1.电磁流量计(EMF)优点
    (1) EMF的测量通道是一段无阻流检测件的光滑直管,因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体,如纸浆、煤水浆、矿浆、泥浆和污水等。
    (2) EMF不产生因检测流量所形成的压力损失,仪表的阻力仅是同一长度管道的沿程阻力,节能效果显著,对于要求低阻力损失的大管径供水管道非常为适合。
    (3) EMF所测得的体积流量,实际上不受流体密度、粘度、温度、压力和电导率(只要在某闺值以上)变化明显的影响。
    (4)与其他大部分流量仪表相比,前置直管段要求较低。
    (5) EMF测量范围度大,通常为20:1--50:1,可选流量范围宽。
    (6) EMF的口径范围比其他品种流量仪表宽,从几毫米到3m。可测正反双向流量,也可测脉动流量,只要脉动频率低于激磁频率很多。仪表输出本质上是线性的。
    (7)易于选择与流体接触件的材料品种,可应用于腐蚀性流体。

     蒸汽冷凝水流量计的技术参数:

公称通径(mm)

(特殊规格可定制)

管道式四氟衬里:DN10~DN600

管道式橡胶衬里:DN40~DN2200

流动方向

正,反,净流量

量程比

150:1

重复性误差

测量值的±0.1%

精度等级

管道式:0.5级,1.0级

被测介质温度

普通橡胶衬里:-20~+60℃

高温橡胶衬里:-20~+90℃

聚四氟乙稀衬里:-30~+100℃

高温型四氟衬里:-20~+180℃

额定工作压力
(高压可定制)

DN10-DN150:≤1.6MPa

DN200-DN350:≤1.0MPa

DN400-DN1000:≤0.6MPa

DN450-DN2200:≤0.25MPa

流速范围

0.1-15m/s

电导率范围

被测流体电导率≥5μs/cm

信号输出

4~20mA(负载电阻0~750Ω),脉冲/频率,控制电平

通讯输出

RS485,MODBUS协议,HART协议

供电电源

AC220V或DC24V

要求直管段长度

上游≥5DN,下游≥2DN

连接方式

流量计与配管之间均采用法兰连接,符合国标GB/T9115.1-2000

防爆等级

ExdeiallBT4-T6

防护等级

IP65,特殊订制非常高可达IP68

环境温度

-25~+60℃

相对温度

5%~95%

消耗总功率

小于20W


      当然,在这里电磁流量计并不是测量蒸汽冷凝水流量的唯一选择,也可以选择液体涡轮流量计、涡街流量计等测量液体体积流量的都可以,不过要根据现场安装口径大小和对应流量范围以及非常小流速限制非常终判定谁适合谁不适合。

除非注明,淮安三畅仪表文章均为原创,转载请标明本文地址http://www.sanchang168.com/hangye/1103.html
