  • HD-LGBH孔板流量计
HD-LGBH孔板流量计
全国热线

0517-86998326

 HD-LGBH孔板流量计均按国际标准ISO5167或国家标准GB/T2624的规定进行。无需实流标定。它结构坚固、简单,安装方便,性能稳定,使用可靠。


孔板流量计取压方式有:环室取压、单独钻孔取压和法兰取压。
公称压力,小于40 Mpa。当≥20 Mpa时,采用高压透镜孔板或全焊接式孔板。
公称通径,50~100mm,当公称通径小于50mm时,需制作成平孔板。
精  确度为±0.5%~±1.5%
1)角接取压。使用条件:d20≥12.5mm
β=0.2~0.75
DN50~1200mm
a) 环室取压 DN≤400mm(型号为LGBH)
b) 单独钻孔取压(型号为LGBZ)
(1)DN≤400mm,PN≤2.5Mpa
(2)DN≤400mm,PN≤6.3Mpa(高径法兰)
(3)DN≤400mm,PN≤10Mpa(高径法兰)
2)法兰取压(型号为LGBF) 使用条件:d20≤12.5mm DN50~1000mm β=0.2~0.75
该取压方式比角接取压具有装配简单,安装方便,泄露环节少,容易排除取压口处的脏污等优点。一般情况都推荐使用这种取压方式。

【HD-LGBH孔板流量计特点】
具有测量精度高,安装方便,使用范围广,造价低等特点。 广泛应用于各种介质的流量测量。

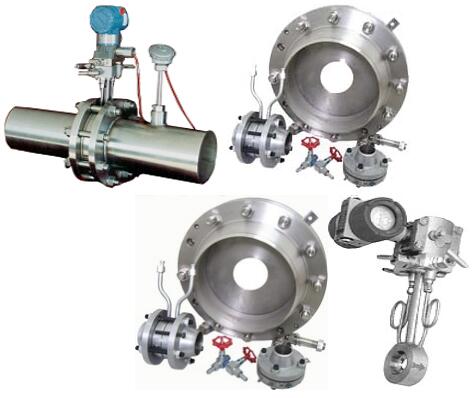

孔板流量计HD-LGBH

【规格】DN20~3000mm PN 0.25~32MPA



     大型孔板            高压透镜垫孔板

HD-LGBH孔板流量计型号】

高压透镜垫孔板


【产品示意图】


环室取压标准孔板        环室取压标准孔板
4.0≤PN≤6.4           4.0≤PN≤6.4


钻孔取压标准孔板        紧固式八槽孔板

PN≤2.5             PN≤10


高压透镜垫孔板          法兰取压标准孔板

PN22,32             4.0≤PN≤6.4
