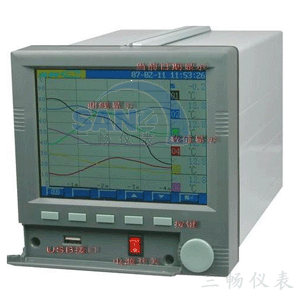

十六通道彩屏无纸记录仪

 十六通道彩屏无纸记录仪
产品名称:十六通道彩屏无纸记录仪
概述:十六通道彩屏无纸记录仪是我公司利用其雄厚的技术基础和超前的科技意识,依靠其多年的仪器仪表开发、应用经验,在广泛征求各行业新老用户意见的基础上,根据中国国情并结合自身多项关键核心技术而开发出来的一种新产品。

全国销售热线 18952302362

详细信息


    SC5000A系列十六通道无纸记录仪是以32位嵌入式CPU为核心,并辅以大规模集成电路、大容量FLASH存储、信号智能调理、SmartBus总线以及高分辨率图形液晶显示器的新型智能化无纸记录仪表。采用320×240彩色(单色)TFT液晶显示屏;支持16路模拟量万能输入、8路模拟输出、12路报警输出、16路全隔离24VDC配电输出,设定数据与记录数据具掉电保护功能;具有体积小、通道数多、功耗低、精度高、通用性强、运行稳定、可靠性高等特点。仪表采用USB Host技术,支持USB 移动存储器的数据读写;采用RS-232C/RS-485通讯接口,支持标准MODBUS-RTU协议,可方便实现远程监控。
SC5000A系列单色记录仪适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。

二、十六通道彩屏无纸记录仪主要功能
◇模拟量输入:16路
◇24V配电输出:16路
◇模拟量输出:8路
◇数据记录总容量:248Mb
◇每通道容量:自由分配
◇八回路PID控制
◇报警输出:12个
◇数据转存接口:USB2.0
◇中文位号输入
◇掉电/上电时间自动记录
◇报警类型、时间自动记录
◇流量模型运算功能
◇流量温压自动补偿
◇累积年、月、日、报表
◇线性修正功能
◇小信号切除功能
◇组态拷贝功能
◇超长历史记录
◇用户权限管理
◇RS-232C/RS-485接口
◇上位机分析管理软件
三、十六通道彩屏无纸记录仪技术指标
通道数:1~16通道
输入信号:信号调理模块化、智能化、通用输入、在线校正,并含DC24V配电
电 流:4~20mA(可配电)0~10mA
电 压:0~20mV、0~100mV、0~5V、1~5V
热 电 阻:Pt100、Cu50
热 电 偶:B、E、J、K、S、T
电阻信号:0~400Ω
脉冲信号:0~30KHz(正弦波,三角波、方波等)
隔离阻抗:20MΩ@500V
输出:电流:4~20mA,负载能力500Ω
通讯:标准RJ11通讯口,遵循RS232/485/CAN协议,波特率:57600
报警:非常多12个无源接点(无源继电器触点:30VDC,1A/220AC,1A)
精度:实时 显示:±0.2% F.S.;
曲线 显示:±0.5%;
追忆 精度:±0.5%;
共模抑制比:>120dB;
串模抑制比:>50dB;
记录间隔:1秒至48秒,共分八档:1/2/4/8/12/24/36/48秒。
记录时间:记录时间的长短与FLASH存储器容量、记录间隔和输入点数有关,计算公式如下:根据上面的公式不难算出,记录时间非常短36天,非常长12年。
十六通道彩屏无纸记录仪产品选型
SC5000A
彩屏无纸记录仪
外形尺寸
1
150×150×200 mm,1~8通道,基体含仪表本体、1个输入、64M内存
2
150×150×250 mm,9~16通道,基体含仪表本体、1个输入、64M内存
模拟输入通道数量
01~12
1~12通道建议选用SC5000系列
13~16
13~16通用模拟量输入通道
模拟输出通道数量
0
无模拟量输出
1
1路模拟量输出,0~10/4~20mA可设
… …
8
8路模拟量输出,0~10/4~20mA可设
报警输出数量
00
无继电器输出
01
1个继电器输出
… …
12
12个继电器输出
存贮容量
064
64M存储容量
128
128M存储容量
248
248M存储容量
PID调节功能
0
无PID调节功能
1
含PID调节功能(不含通道)
流量补偿、累积功能
0
无补偿、累积功能
1
含多种累积补偿功能
通讯功能
0
无通讯接口
1
RS232通讯接口
2
RS485通讯接口
USB转存功能
0
无USB接口
1
USB接口+U盘
电源
A
220VAC供电
D
24VDC供电
附件
微型打印机(含电源)(订货号:CT3611)
记录仪上位管理软件(订货号:CT3411)
RS485/RS232转换模块(订货号:CT3511)
*注:输入输出通道数之和非常多为16,当输入有脉冲量时需注明。
注:如流量积算需温度、压力补偿时,应加选温度、压力补偿输入通道各一个。
