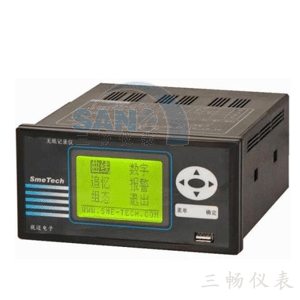

迷你型无纸记录仪

 迷你型无纸记录仪
产品名称:迷你型无纸记录仪
概述:SC3W系列迷你型无纸记录仪采用基于ARM内核的高档处理器,实现高速信息采集和处理,大容量闪存芯片可实现超长时间数据存储。可以输入热电偶、热电阻、标准电流、标准电压等信号。具有通道电源隔离、传感器配电、继电器输出、流量积算、温压补偿、热能积算、PID调节、历史数据转存及通讯功能

全国销售热线 18952302362

详细信息

SC3W系列为1-3路万能输入单色无纸记录仪简称迷你型无纸记录仪,采用基于ARM内核的高档处理器,实现高速信息采集和处理,大容量闪存芯片可实现超长时间数据存储。可以输入热电偶、热电阻、标准电流、标准电压等信号。具有通道电源隔离、传感器配电、继电器输出、流量积算、温压补偿、热能积算、PID调节、历史数据转存及通讯功能。

二、迷你型无纸记录仪功能特点
1、128*64点阵液晶图形显示屏,LED背光、画面丰富、信息量大;
2、采用基于ARM的高速、高性能微处理器,可以同时实现多路信号的检测、记录、显示和报警;
3、采用大容量FLASH闪存芯片存储历史数据,超长时间数据存储,掉电永不丢失数据。集成硬件时钟,掉电后也能准确运行;
4、全隔离万能输入,可输入多种信号,无需更换硬件,通过仪表组态即可;
5、中英文组态菜单,实现对系统信息、通道状态、各通道的报警阀值、通信方式等信息进行设置,软件密码锁保证用户组态安全;
6、报警记录,记录每通道历史报警信息;
7、数据转存,使用USB接口存储体备份或转存历史数据;标准串行通讯接口:RS485和RS232;
8、新型开关电源,170~264VAC范围内正常工作;
9、提供变送器+24VDC隔离配电;

三、迷你型无纸记录仪技术指标

显示器
128*64点阵式图形液晶显示器,LED背光
基本误差
±0.5%FS


输入规格
全隔离万能输入:1~3通道信号输入,通道间完全隔离,隔离电压1000V;
(1)    标准Ⅱ型、Ⅲ型信号:0~10mA DC、0~5V DC、1~5V DC、4~20mA DC;
(2)    热电偶:WR25型、B型、E型、J型、K型、S型、T型、R型;
(3)    热电阻:Pt100、Cu50;
输出规格
1-3路配电;4路可组态继电器触点输出,触点容量为3A、250VAC(阻性负载),默认为常开触点。
通讯
通讯接口:RS232C或RS485     波特率:1200、2400、4800,9600、19200,38400
存储容量
32Mbit或者其它容量

记录时间
1秒~300秒任意设定,记录时间长度计算公式(单位:天):记录时间 (天)=24X记录间隔/通道数
数据备份
USB接口
冷端补偿范围及误差
范围:0-50<℃,误差±0.5℃
断电保护
内置FLASH存储器,yongjiu保存参数和历史数据,
供电电源
170~264AVC,50Hz±5%
环境温度
0~50℃
环境湿度
0~85%RH

三畅SC3W系列迷你型无纸记录仪万能输入量程表
输入类型
量程范围



热电偶
输入类型
量程范围
Ⅱ型:0~10mA,0~5V
-99.9~3000.0
K型
-50~1300℃
Ⅲ型:4~20mA,1~5V
-99.9~3000.0
E型
-50~700℃


J型
-50~600℃


T型
-200~400℃
热电阻
Pt100
-200~600℃
S型
-50~1600℃


B型
500~1800℃
Cu50
-50~150℃
R型
0~1600℃



WR25型
200~2300℃
