如何安装电磁流量计和规范步骤以及直管段要求

发布日期:2022-03-17  来源:  作者:  浏览次数:
【导读】:为了安装、维护、保养方便,在电磁流量计周围需有充裕的安装空间。为了改善涡流与流场畸变的影响,流量计安装的前、后直管段长度有一定要求,否则会影响测量精度(也可安装整流器,尽量避免在靠近调节阀和半开阀门之后安装)。......

        今天的自动化行业测验问题来自 ISA认证控制系统技术员 (CCST) 计划。认证的控制系统技术人员为测量和控制液位、温度、压力、流量和其他过程变量的系统校准、记录、故障排除和维修/更换仪器。单击此链接以获取有关 CCST 计划的信息。这个问题来自一级学习指南,领域 3,故障排除。一级代表具有五年教育、培训和/或经验的专业人员。


        安装电磁流量计非常重要的考虑因素之一是:

        a) 流体的雷诺数
        b) 使用矫直叶片
        c) 将流量计连接到管道
        d) 观察正确的极性
        e) 以上都不是

        电磁流量计的概念是当导体(管道中的流体)通过磁场时,导体中会产生一个电压,该电压与导体的速度和磁场有关。电路必须完整才能测量与速度成正比的电压。知道流体的速度并将其乘以管道的横截面积,就可以得出体积流量。如果仪表与管道的结合不好,则电流不流动,无法进行测量。

        这里非常好的答案是“将流量计粘合到管道上”,答案 是C。


 1.1电磁流量计安装使用对外部环境的要求

a、流量计应避免安装在温度变化很大或受到设备高温辐射的场所,若必须安装时须有隔热、通风的措施。
b、流量计非常好安装在室内,若必须安装于室外,应避免雨水淋,积水受淹及太阳曝晒,须有防潮和防晒措施。
c、流量计应避免安装在含有腐蚀性气体的环境中,必须安装时,须有通风措施。
d、为了安装、维护、保养方便,在流量计周围需有充裕的安装空间。
e、流量计安装场所应避免有强磁场及强振动源,如管道振动大,在流量计两边应有固定管道的支座。

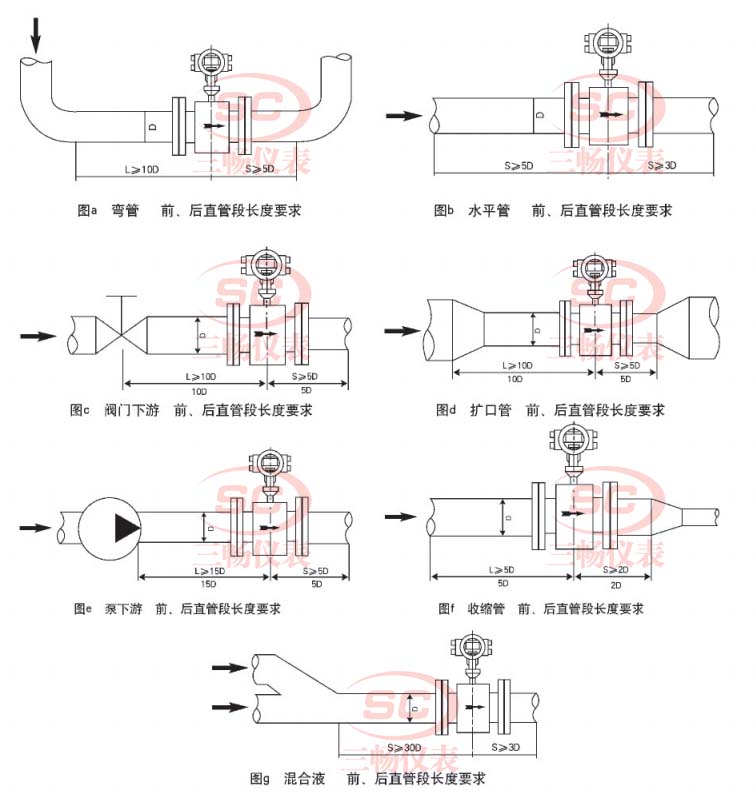

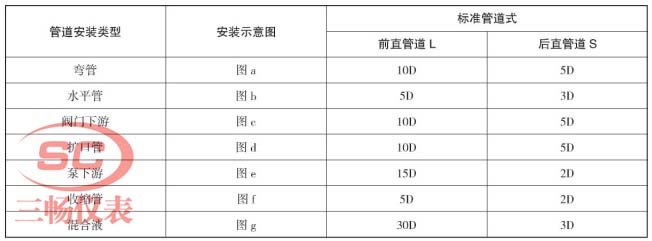

1.2电磁流量计安装对直管段的要求
为了改善涡流与流场畸变的影响,流量计安装的前、后直管段长度有一定要求,否则会影响测量精度(也可安装整流器,尽量避免在靠近调节阀和半开阀门之后安装)。
电磁流量计安装对直管段的要求电磁流量计安装对直管段的要求
1.3电磁流量计安装对工艺管的要求
电磁流量计对安装点的上、下游工艺管有一定的要求,否则影响测量精度。
a.上、下游工艺管的内径与传感器的内径相同,并满足:0.98DN≤D≤1.05DN(式中 DN:传感器内径,D:工艺管内径)。
b.工艺管与传感器必须同心,同轴偏差应不大于0.05DN.

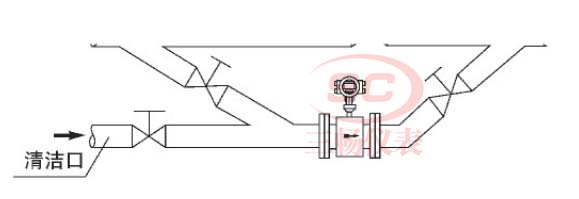

1.4电磁流量计安装对旁通管的要求
为了方便检修流量计,非常好为流量安装旁通管,另外,对重污染流体及流量计需清洗而流体不能停止的,必须安装旁通管。
电磁流量计安装对旁通管的要求

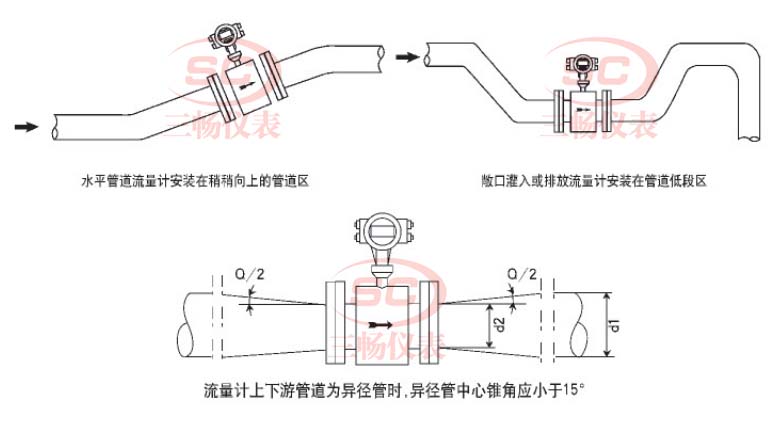

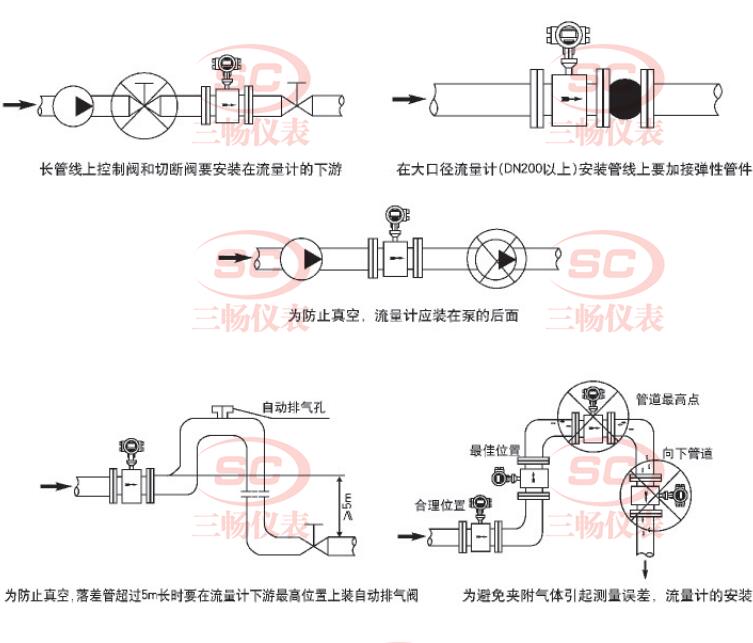

1.5电磁流量计在管线上的安装要求
电磁流量计在管线上的安装要求电磁流量计在管线上的安装要求

1.6传感器的接地
为了使仪表可靠的工作,提高测量精度,不受外界寄生电势的干扰,传感器应有良好的单独接地线,接地电阻<4Q。在连接传感器的管道内若涂有绝缘层或是非金属管道时,传感器两侧还应加装接地环或内部加接地电极。

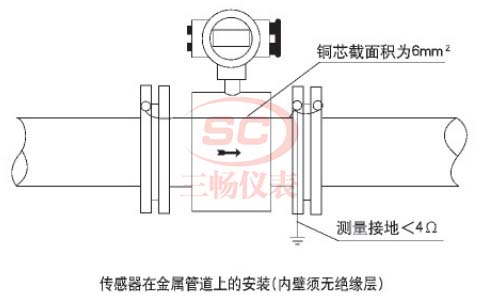

a、在金属管道上的接地方式:金属管道内壁没有绝缘层,接下图接地。
金属管道内壁没有绝缘层,接下图接地

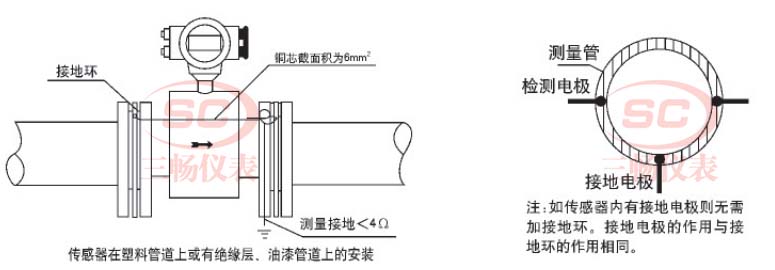

b、在塑料管道上或有绝缘层、油漆管道上的接地方式:传感器上的两端面应加装接地环,使管内流动的被测介质与大地短接,具有零电位。否则,电磁流量计无法正常工作。
在塑料管道上或有绝缘层、油漆管道上的接地方式
1.7传感器在阴极保护管道上安装
防护电解腐蚀的管道通常在其内壁和外壁是绝缘的,因为被测介质没有接地电位。所以,传感器必须使用接地环。

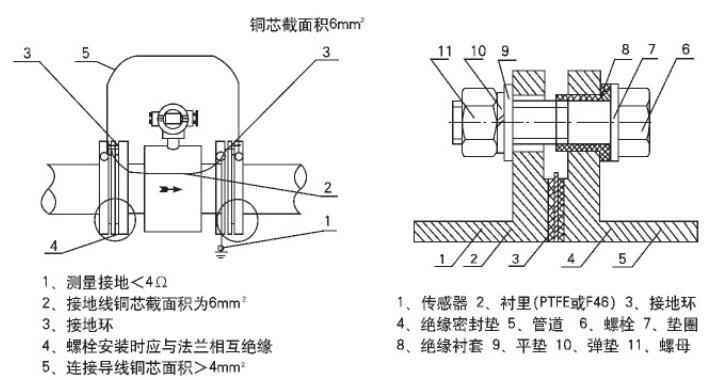

具有用阴极防腐蚀保护的管道,传感器与两侧连接管道之间常是绝缘的,所以介质对地是不导通的,安装时要注意下列各点:
a.接地环要装在传感器的两个端面上,他们必须与工艺管道的法兰绝缘,通过接地线2与传感器相连,接地环的材质应能耐介质的腐蚀,制造厂通常提供的标准村料是不锈钢(1Cr18Ni9Ti)。
b.仪表两侧工艺管的法兰应该用截面积为4mm3的铜导线绕过传感器相连,使阴极保护电位与传感器之间隔离。必须要注意,不要连接到传感器上去。
c.法兰连接螺栓必须与工艺管道的法兰绝缘,用户必须自备绝缘材料制造的衬套和垫圈。详见下图示意。

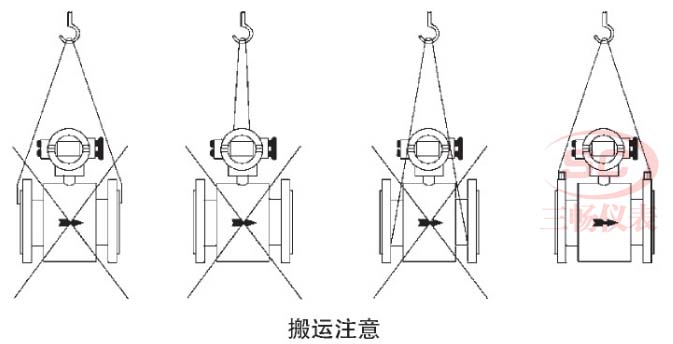

1、8电磁流量计的搬运
电磁流量计的搬运注意
1.9、电磁流量计安装时注意事项
a、安装尺寸一定要计算准确,否则容易泄漏或安装不上。b、流体流向必须与传感器表体行上的流向箭头保持一致。c、流量计的电极轴线必须近似水平,否则影响测量精度。d、传感器两边的法兰必须保持平行否则容易泄漏。
e、为了避免在安装后形成旋涡流动,应保证工艺配管、流量计同轴连接不能错开。f、安装流量计时,严禁在紧靠流量计法兰处电焊施工,以免高温烧伤流量计衬里。g、对不同性质的工艺管道,应采用相应的接地方式(见传感器接地)。
h、对于腐蚀性介质,非常好应垂直安装,被测介质自下往上流动,这样可以避免同体颗粒在流量计管中沉积,使衬里腐蚀均匀,延长使用寿命。
i、对于测量管口径大于200mm,为安装方便,可采用伸缩头。
