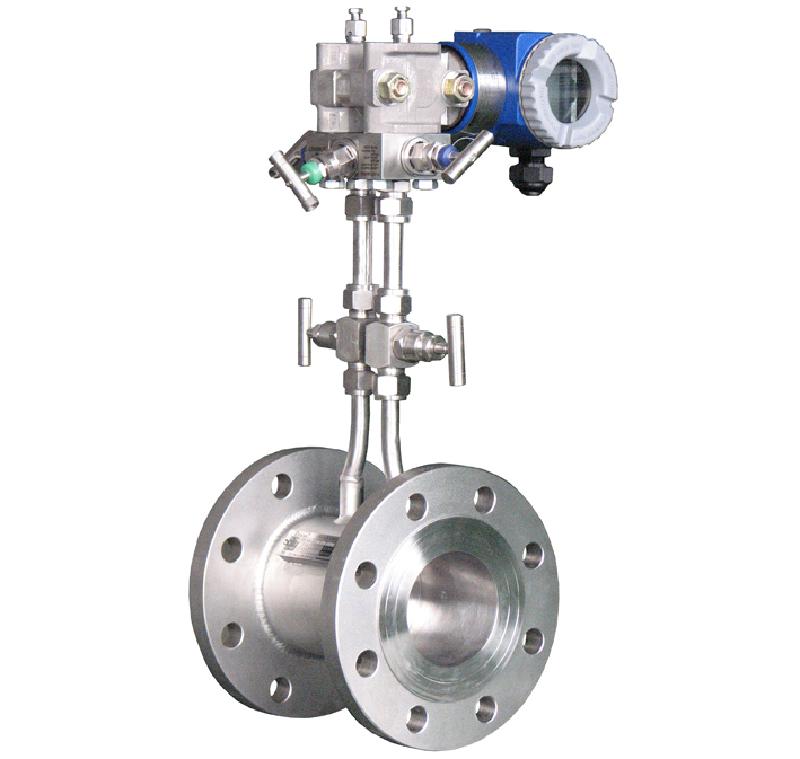

一体化孔板流量计

 一体化孔板流量计
产品名称:一体化孔板流量计
产品型号:
概述:SC-LG一体化孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量,是专业的一体化孔板流量计生产厂家

18952302362

详细信息

 一体化孔板流量计原理

SC-LG一体化孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量,是专业的一体化孔板流量计生产厂家

       孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06

带压力温度补偿的孔板式蒸汽流量计

一体化孔板流量计适用范围
1.
公称直径: 15 mm DN1200mm
2.
公称压力:PN10MPa
3.
工作温度:-50℃≤t550
4.
量程比:1:10 1:15
5.
精度:0.5级,1

孔板流量计的结构分类形式

孔板流量计的孔板结构分类形式
一体化孔板流量计产品选型



型号

说 明

SCLG

节流装置



代号

按其结构特征的两大基本分类



K

 孔板流量计



P

喷嘴等



代号

公称压力(105Pa)



2.5

2.5



10

10



16

16



25

25



64

64



100

100



200

200



代号

口径(mm)



15~1200

15~1200mm



代号

按其结构形式细分



H

标准孔板(环室)



Y

标准孔板(法兰)



K

标准孔板(钻孔)



I

ISA 1932喷嘴



L

长径喷嘴



W

文丘利喷嘴



G

经典文丘利管



S

双重孔板



Q

圆缺孔板



Z

锥形入口孔板



R

1/4圆孔板



P

偏心孔板



N

整体(内藏)孔板



X

楔形孔板



T

不在上述之列的特殊节流装置



代号

介质



1

液体



2

气体



3

蒸汽



4

高温液体



代号

补偿形式



N

不带压力、温度补偿



P

带压力补偿输出



T

带温度补偿输出



Q

带压力、温度补偿输出



代号

变送器差压量程范围



0

微差压量程



1

低差压量程



2

中差压量程



3

高差压量程



代号

是否带现场显示



W

节流装置传感器



   X

   智能节流装置(流量计)

代号

供电方式

0

外接24VDC供电

1

3.6V电池供电
