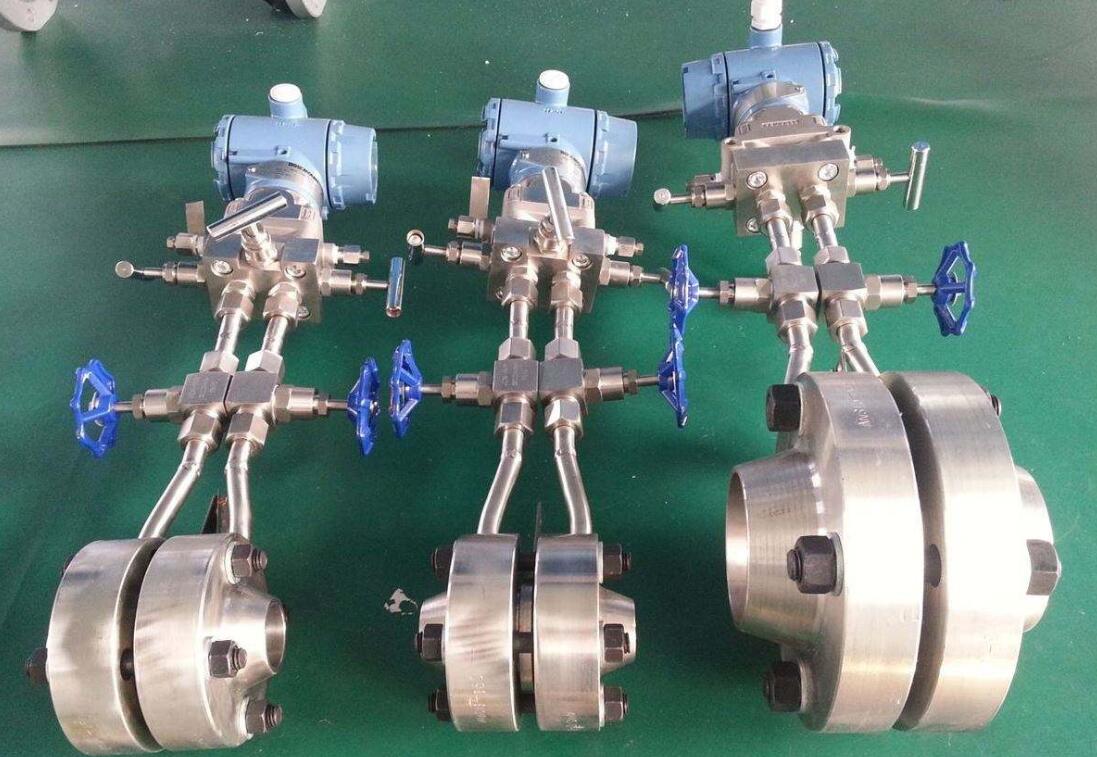

天然气孔板流量计

产品名称：天然气孔板流量计

产品型号：

概述：

18952302362

详细信息

LG系列天然气孔板流量计概述：

天然气孔板流量计节流装置又称为差压式流量计,是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点.孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06 孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计适用范围

1. 公称直径： 15 mm ≤DN≤1200mm

2. 公称压力：PN≤10MPa

3. 工作温度：－50℃≤t≤550℃

4. 量程比：1:10， 1:15

5. 精度：0.5级，1级

天然气孔板流量计原理：

充满管道的流体，当它流经管道内的节流件时，流束将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程（能量守恒定律）为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质（密度、粘度）不同时，在同样大小的流量下产生的压差也是不同的。

天然气孔板流量计特点：

具有测量精度高，安装方便，使用范围广，造价低等特点。广泛应用于各种介质的流量测量。

规格DN20～3000mm

天然气孔板流量计适用范围及有关技术指标：

节流件名称		适用管道（DN mm）	适用直径比B（d/D）	应用特点	流出系数不确定度Ec%	设计标准
角接取压标准孔板	环室式	50－500 50－500	0.2－0.75 0.2－0.75	适用于清洁介质其中GD结构适合高温高压条件下流量的测量	0.6－0.75%	ISO5167 GB/T2624－93
	夹紧环式	50－500	0.2－0.75	易于清除污物，可用于不太清洁流体流量的测量
	斜钻孔式	450－1000（3000）	0.2－0.75	易于清除污物，可用于不太清洁流体流量的测量
法兰取压标准孔板		50－1000	0.2－0.75	易于清除污物，适用于各种介质	0.6－0.75%	ISO5167 GB/T2624－93
径距取压标准孔板		50－1000	0.2－0.75	易于清除污物，适用于各种介质	0.6－0.75%	ISO5167 GB/T2624－93
角接取压标准喷嘴（ISA1932喷嘴）		50－500	0.3－0.8	压损小，寿命长，尤其适用于蒸汽流量测量	0.8－1.2%	ISO5167 GB/T2624－93
长径喷嘴		50－630	0.2－0.8	压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量	2.0%	ISO5167 GB/T2624－93
经典文丘利管	机械加工式	100－800	0.2－0.8	压力损失小，所需直管段小于孔板、喷嘴	1.0%	ISO5167 GB/T2624－93
经典文丘利管	粗焊铁板式	200－1200（2000）	0.4－0.7	压力损失小，所需直管段小于孔板、喷嘴	1.5%	ISO5167 GB/T2624－93
文丘利喷嘴		65－500	0.316－0.77	同上	1.2－1.75%	ISO5167 GB/T2624－93
1/4圆孔板		25－150	0.245－0.6	适用于低雷诺数	2.0－2.5%	DIN BS
锥形入口孔板		25－250	0.1－0.316	同上	2.0%	BS
圆缺孔板		50－1500	0.32－0.8	适用于赃污，有气泡析出或含有固体微粒的流体测量。	1.5%	DIN
偏心孔板		100－1000	0.46－0.84	适用于赃污，有气泡析出或含有固体微粒的流体测量。	1－2%	ASME
小孔板		12.5－40	0.2－0.75	适用于小管道流量测量	0.75%	ASME
透镜式孔板		12.5－150	0.2－0.75	适用于高压常温小管道流量测量	0.6－0.75%	ISO5167ASME
端头孔板		大于等于15	0.2－0.62		1.5－2.0%
双重孔板		25－400	0.2－0.8	适用于大流量测量
限流孔板

名称	型号	取压方式	公称管径（mm）	公称压力（MPa）	执行标准（结构）
标准孔板	LGB	角接（环室取压）	50～400	小于10	GB2624　K07（兰化）DG
	LGB-Z	角接（钻孔取压）	400～2000	小于1.6	GB2624　K07（兰化）DG
	LGB	环室（八槽）	50～400	小于32	流量测量手册
	LGB	环室（无法兰焊接式）	50～275	小于28.22	流量测量手册DG0711～0718
	LGB-F	法兰取压	50～800	小于2.5	GB2624　K06（兰化）
	LGB-F	法兰取压	50～400	4.0～40	GB2624　K06（兰化）石化
	LGB-J	径距取压	50～760	小于10	GB2624
标准喷咀	LGP	角接（环室取压）	50～400	小于10	GB2624 流量测量手册
	LGP-Z	角接（钻孔取压）	400～500	小于1.6	GB2624 流量测量手册
	LGP	环室（八槽）	50～300	小于32	流量测量手册
	LGP	环室（高压透镜垫式）	15～150	小于32	流量测量手册
	LGP	环室（无法兰焊接式）	175～350	小于17.36	DG　0702～0710
长径喷咀	LGC-J	径距取压	50～630	小于16	GB2624
1/4圆孔板	LGH	角接取压	50～260	小于10	GB2624 流量测量手册
1/4圆孔板	LGH-F	法兰取压	50～200	小于6.4
文丘里喷咀	LGL	角接取压	65～500	小于2.5
文丘里管	LGW	特殊取压	50～1200	小于2.5
双文丘里管	LGW-S	特殊取压	小于1000	小于0.6
小管径孔板	LGX	角接取压	12～40	小于6.4	K07（兰化）
小管径孔板	LGX-F	法兰取压	12～40	小于6.4	企业标准
高压透镜垫	LGT	角接取压	50～150	小于32	流量测量手册
圆缺孔板	LGQ	角接（环室取压）	100～400	小于1.6
	LGQ-Z	角接（钻孔取压）	400～1000	小于1.6
	LGQ-F	法兰取压	100～350	小于6.4
双重孔板	LGS	角接取压	100～400	小于6.4
偏心孔板	LGN	角接取压	100～1000	小于6.4
限流孔板	LG-XL		10～300	小于6.4	企业标准
锥形入口孔板	LGR	角接取压	25～1000	小于10	GB2624
机翼测风装置	LJY	特殊取压	少于1000	小于0.6	企业标准
