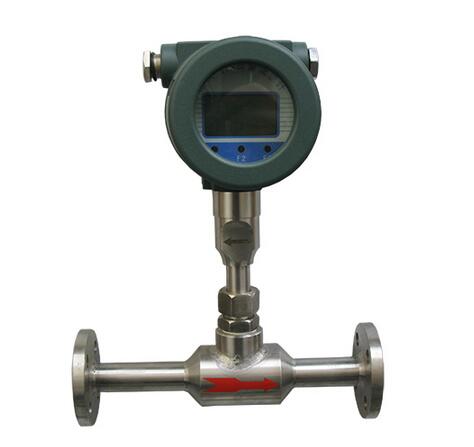

管段式热式气体质量流量计
产品名称：管段式热式气体质量流量计
产品型号：
概述：
18952302362
详细信息
管段式热式气体质量流量计简介：
管段式热式气体质量流量计是热式气体质量流量计中的新型仪表，利用热传导原理测流量的仪表。该仪表采用恒温差法对气体质量流量进行准确的测量，具有体积小、数字化程度高、安装方便、测量准确等优点。
管段式热式气体质量流量计产品优势：
1、现在不仅能对氧气等气体流量测量，氢气和乙炔及含水量较大的气体不适合计量；
2、宽量程比，可测量流速高至120Nm/s低至0.5Nm/s，其他仪表（例如涡轮或者涡街要在5米/秒以上），可以用于气体检漏。低流速，压损可忽略；
3、它具有长期稳定、重复性好、安装维护方便、压损小（只插入一根杆）等优点，且不需要进行压力和温度修正，能直接测量气体的质量流量，一支传感器可以同时进行低量程和高量程的流量测量；
4、管段式热式气体质量流量计特别适用于大口径管道、低流速的气体测量及在线不间断工艺流程情况下的安装、拆卸和维护；
5、液晶点阵汉字显示，直观方便，操作简介明了
6、直接测量质量流量，无需温压补偿；低流速测量非常灵敏，介质温度可达+500度；
7、采用自动热平衡技术，介质温度自补偿；
8、专有算法，可实现高线性、高精度；实现大管径小流量测量，非常小流量可测低至0；
9、采用RS-485通讯，或HART协议，可以实现工厂自动化、集成化。
管段式热式气体质量流量计主要技术参数：
l精度 ：1%读数±0.5%F.S
l重复性：±0.2%
l量程：流速0.05-90m/s（1/1000以上）
l适用压力：＜4.2MPa
l适用介质温度范围：-25-120℃，-25-200℃，-25-500℃
l适用介质：氧气等气体（氢气和乙炔及含水量较大的气体之外）
l测量杆直径：φ19（标准）
l传感器保护管材质：不锈钢304、316L
l耐腐蚀性测量杆和传感器表面处理：喷涂聚四氟乙烯
l变送器外壳：压铸铝
l供电：24VDC、220VAC双供电，全中文显示
l输出：4-20mA 485、 （Hart和4-20MA同时有）
l现场显示：全中文显示、没有不带显示的
l气体转换系数设定范围：0-9.999
l供货类型：分体结构——变送器+流量积算仪（热式专用）
l一体化结构——仪表本身带流量积算仪
l供货结构：插入式法兰短接和插入式法兰底座(适合高温250度以上)和管道式（10-80口径为常规的）80以上建议用插入式的
l防护标准：IP65 IP67
l电缆出线孔：G1/2（分体）和M20×1.5（一体）
l使用寿命：5年左右
l防爆等级：ExdⅡCT4
管段式热式气体质量流量计连接方式及规格：
1、螺纹连接、法兰卡装、法兰连接：DN10～DN50。
2、法兰卡装、法兰连接：DN10～DN2000。
3、插入式：DN80～DN2000。
管段式热式气体质量流量计选型建议：
根据智能流量计系列之管段式热式气体质量流量计的结构特点，分类为插入式、管道式两种。
插入式传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1 寸球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，非常后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。插入式传感器适用管道直径：DN80～6000mm。
管段式管段式热式气体质量流量计出厂时已配备和现场管道内径相同的工艺管道。与现场管道的连接方式为法兰连接或螺纹连接。管段式传感器适用管道直径：DN10～2000mm。
应用场合：
所有生产和使用热式气体的现场。
测量范围：
为了方便选型，我们将热式气体的标准体积流量简单的定义为标准状况（1个标准大气压和20度）下的体积流量。
|
管道内径 |
瞬时流量（Nm3/h) |
|
10 |
0.03-30 |
|
15 |
0.06-60 |
|
20 |
0.1-110 |
|
25 |
0.18-180 |
|
32 |
0.29-290 |
|
40 |
0.45-450 |
|
50 |
0.7-700 |
|
65 |
1.2-1200 |
|
80 |
1.8-1800 |
|
100 |
2.8-2800 |
|
125 |
4.4-4400 |
|
150 |
6.4-6400 |
|
200 |
11.3-13000 |
|
250 |
17-17000 |
|
300 |
25.4-25400 |
|
350 |
34.6-34600 |
|
400 |
45.2-45200 |
|
450 |
57.3-57300 |
|
500 |
70-70000 |
|
600 |
101-101000 |
|
700 |
138-138000 |
|
800 |
180-180000 |
|
900 |
230-230000 |
|
1000 |
282-282000 |
