烟气流量计

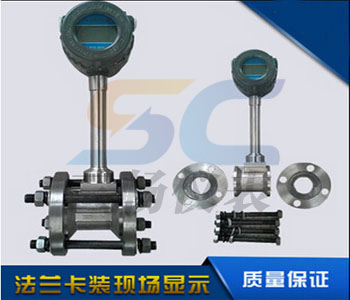

 烟气流量计
产品名称:烟气流量计
产品型号:
概述:

18952302362

详细信息

 简介:

        烟气流量计是气体流量计中的新型仪表,利用热传导原理测流量的仪表。烟气流量计采用恒温差法对气体质量流量进行准确的测量,具有体积小、数字化程度高、安装方便、测量准确等优点。


特点:
1、烟气流量计现在仅能对氧气等气体流量测量,氢气和乙炔及含水量较大的气体不适合计量。
2、烟气流量计下限很低可低到0.05米/秒的流速,其他仪表(例如涡轮或者涡街要在5米/秒以上)
3、烟气流量计它具有长期稳定、重复性好、安装维护方便、压损小(只插入一根杆)等优点,且不需要进行压力和温度修正,能直接测量气体的质量流量,一支传感器可以同时进行低量程和高量程的流量测量
4、烟气流量计特别适用于大口径管道、低流速的气体测量及在线不间断工艺流程情况下的安装、拆卸和维护。
主要技术参数:
精度 :1%读数±0.5%F.S
重复性:±0.2%
量程:流速 0.05-90m/s(1/1000以上) 流量可参考价格表上
适用压力:<4.2MPa
适用介质温度范围:-25-120℃,-25-200℃,-25-500℃
适用介质:氧气等气体(氢气和乙炔及含水量较大的气体之外)
测量杆直径:φ19(标准)
传感器保护管材质:不锈钢304、316L
耐腐蚀性测量杆和传感器表面处理:喷涂聚四氟乙烯
变送器外壳:压铸铝
供电:24VDC、220VAC双供电,全中文显示
输出:4-20mA  485、 (Hart和4-20MA同时有)
现场显示:全中文显示、没有不带显示的
气体转换系数设定范围:0-9.999
供货类型:分体结构——变送器+流量积算仪(热式专用)
一体化结构——仪表本身带流量积算仪
供货结构:插入式法兰短接和插入式法兰底座(适合高温250度以上)和管道式(10-80口径为常规的)80以上建议用插入式的
防护标准:IP65  IP67
电缆出线孔:G1/2(分体)和M20×1.5(一体)
使用寿命:5年左右
防爆等级:ExdⅡCT4
连接方式及规格:
1、螺纹连接、法兰卡装、法兰连接:DN10~DN50。
2、法兰卡装、法兰连接:DN10~DN2000。
3、插入式:DN80~DN2000。
选型建议:
根据智能流量计系列之氧气流量计的结构特点,分类为插入式、管道式两种。
    插入式传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座,在底座上安装1 寸球阀,而后用专用工具将管道打直径为22mm的孔,打孔完毕后卸下专用工具,非常后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。插入式传感器适用管道直径:DN80~6000mm。
  管段式氧气流量计出厂时已配备和现场管道内径相同的工艺管道。与现场管道的连接方式为法兰连接或螺纹连接。管段式传感器适用管道直径:DN10~2000mm。
应用场合:
  所有生产和使用热式气体的现场。
测量范围:
    为了方便选型,我们将热式气体的标准体积流量简单的定义为标准状况(1个标准大气压和20度)下的体积流量。



管道内径

瞬时流量(Nm3/h)

10

0.03-30

15

0.06-60

20

0.1-110

25

0.18-180

32

0.29-290

40

0.45-450

50

0.7-700

65

1.2-1200

80

1.8-1800

100

2.8-2800

125

4.4-4400

150

6.4-6400

200

11.3-13000

250

17-17000

300

25.4-25400

350

34.6-34600

400

45.2-45200

450

57.3-57300

500

70-70000

600

101-101000

700

138-138000

800

180-180000

900

230-230000

1000

282-282000
