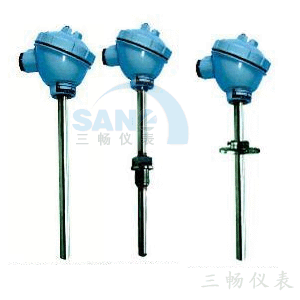

装配热电偶
产品名称：装配热电偶
产品型号：
概述：本厂主要生产热电偶、热电阻等一次仪表、生产的装配式热电偶采用国际IEC标准。同时，采用机械电子工业部热电偶统一设计的系列、型谱。
详细信息
装配热电偶的产品特点
本厂主要生产热电偶、热电阻等一次仪表、生产的装配式热电偶采用国际IEC标准。同时，采用机械电子工业部热电偶统一设计的系列、型谱。
装配热电偶的概述
工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。淮安市三畅仪表是专业的装配热电偶生产厂家。欢迎新老客户垂询装配热电偶价格,。
工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。淮安市三畅仪表是专业的装配热电偶生产厂家。欢迎新老客户垂询装配热电偶价格,。
根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。
该热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
该热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
可选型号
B型、S型、K型、E型
装配热电偶的主要技术参数
测量范围及基本误差限
|
热电偶类别
|
代号
|
分度号
|
测量范围
|
基本误差限
|
|
镍铬－康铜
|
WRK
|
E
|
0－800℃
|
±0.75%t
|
|
镍铬－镍硅
|
WRN
|
K
|
0－1300℃
|
±0.75%t
|
|
铂铑13-铂
|
WRB
|
R
|
0-1600℃
|
±0.25%t
|
|
铂铑10－铂
|
WRP
|
S
|
0－1600℃
|
±0.25%t
|
|
铂铑30－铂铑6
|
WRR
|
B
|
0－1800℃
|
±0.25%t
|
注：t为感温元件实测温度值（℃）
装配热电偶时间常数
|
热惰性级别
|
时间常数（秒）
|
热惰性级别
|
时间常数（秒）
|
|
Ⅰ
|
90－180
|
Ⅲ
|
10－30
|
|
Ⅱ
|
30－90
|
Ⅳ
|
＜10
|
◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
◆热电偶非常小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
◆高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
◆热电偶非常小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
◆高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
|
规定的长时间使用温度（℃）
|
试验温度（℃）
|
绝缘电阻值（Ω）
|
|
≥600
|
600
|
72000
|
|
≥ 800
|
800
|
25000
|
|
≥1000
|
1000
|
5000
|
