射频导纳物位计

 射频导纳物位计
产品名称:射频导纳物位计
概述:SC-700系列射频导纳物位计仪表用于连续物位测量,产品应用于工况现场,适用于大多数应用场合,如化工、油田、污水处理、电厂等。仪表由一个电路单元、一套防爆外壳和杆式或缆式传感元件组成,传感器有多种型号可选。仪表可选整体或分体安装

全国销售热线 18952302362

详细信息

射频导纳物位计概述

SC-700电容式射频导纳连续物位计物位控制器)是使用射频导纳物位控制技术设计制作的一种新型物位测量仪表。射频导纳测量技术,简单的说就是使用高频电流测量系统导纳的方法。点位射频导纳技术与电容技术不同,它采用了三端技术,使得测量参量多样化。射频导纳技术由于引入了除电容以外的测量参量,尤其是电阻参量,使得仪表测量信号信噪比提高,从而大幅度提高了仪表的分辨力、准确性和可靠性;测量参量的多样性也有力地拓展了仪表的可靠应用领域。使得液位计防挂料(传感器粘附之物料称为挂料)性能更好、工作更可靠、测量更准确、适用性更广的物位控制技术。

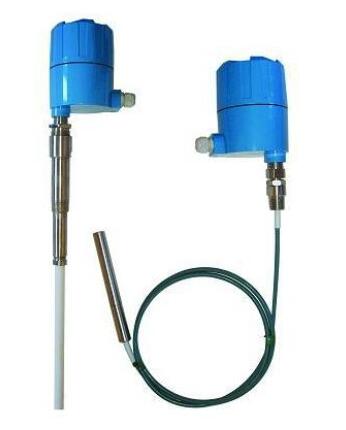

SC-700系列电容式射频导纳连续物位计(射频导纳物位计)用于连续物位测量,产品应用于工况现场,适用于大多数应用场合,如化工、油田、污水处理、电厂等。仪表由一个电路单元、一套防爆外壳和杆式或缆式传感元件组成,传感器有多种型号可选。仪表可选整体或分体安装。



通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,并可应用于腐蚀、冲击等恶劣场合。

防 挂 料:独特的电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。

免 维 护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。

抗 干 扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。

准确可靠:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。

供    电:18V-30VDC

输    出:4-20mA(两线制)

输出方式:物位方式或距离方式

精    度:±1%

环境温度:-40℃~70℃

介质温度:-100℃~260℃

响应时间:0.5s(标准)0.5~30s(可调)

现场显示:可带现场显示功能

电气接口:M20*1.5

外壳防护:IP65

过程连接:NPT螺纹安装(标准)

防    爆:Exidllct6

量    程:非常大15000PF,非常大距离100m(不同传感器非常大量程不同)

火花防护(对传感器):内置火花防护电路

电    缆:分体式电子单元与传感器之间的专用连接电缆标准5m,非常长50m



SC-700系列电容式射频导纳连续物位计(射频导纳物位计)基本原理



        当液位传感电极安装在容器中时就构成了一个电容器,电极的金属棒(测量电极)作为电容器的一个极板,容器壁(注:若容器壁为绝缘材料,则应伸入另一个电极,称之为参考电极)作为电容器的另一个极板,当物位上升时,平常包围在两个极板间的空气或其它气体由具有与其不同介电常数的被测物料取代,这样因为极板间介电性的变化而引起电容量发生改变,射频电容物位计通过33.3KHz的射频电路检测到这种电容变化量并转换成线性电流输出或开关量输出。

SC-700系列电容式射频导纳连续物位计(射频导纳物位计)典型应用:

     及污水处理-----泵站、吸水井、各类水池、加药罐等。

      造纸----纸浆、淀粉浆等。

      冶金----料仓、矿浆、水及污水、化学制剂。

      电力---- 煤粉 、飞灰料位、灰浆水及污水、酸碱溶罐等。

      化工----橡胶、沥青、化学制剂水及污水等。

SC-700系列电容式射频导纳连续物位计(射频导纳物位计)安装注意:a.在非金属容器、非线性应用中,还应加装辅助电极。b.当使用软缆裸探头用来测量绝缘物料时(如煤粉仓),要求管座的高度一定要小于探杆部分的长度,保有证硬杆部分露出安装管。防止探头在仓内晃动造成对地短路。c.且安装管座和钢筋骨架应连接在一起。

详细说明可以查看射频导纳物位计(开关)说明书。
