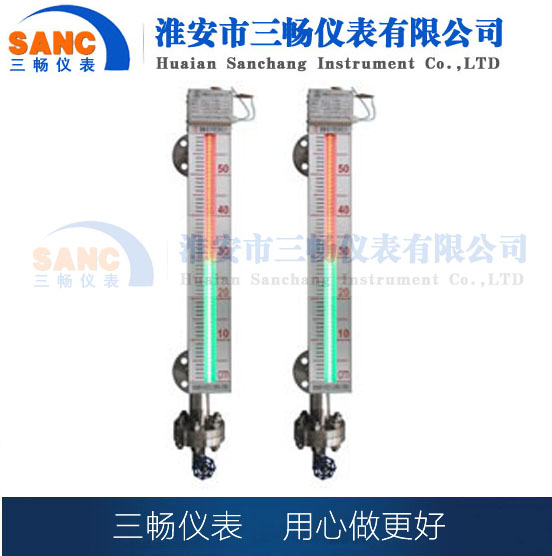

磁敏电子双色液位计
产品名称：磁敏电子双色液位计
概述：CDS-6型磁敏电子双色液位计，又称LED液位计。是磁翻柱液位计的换代产品，选用优质不锈钢及进口电子元件制造，具有优质可靠稳定的抗腐蚀性能。显示部位采用高亮度LED双色发光管。
全国销售热线 18952302362
详细信息
CDS-6型磁敏电子双色液位计，又称LED液位计。是磁翻板液位计的换代产品，磁翻柱液位计长时间使用容易粘灰尘，尤其是炼钢厂，时间一长就容易粘铁屑，把磁翻柱的红绿颜色覆盖，夜间不能观察。磁敏电子双色液位计选用优质不锈钢及进口电子元件制造，具有优质可靠稳定的抗腐蚀性能。显示部位采用高亮度LED双色发光管，组成柱状显示屏，通过LED光柱的红绿变化来检测所测液位的高低；显示亮度高，可视距离远，标尺清晰，显示角度大，产品更具系列化，智能化。
CDS-6型磁敏电子双色液位计可做到全过程测量防雨防雷，防腐防爆，可耐高温、高压，高密封、防泄露、无盲区，显示醒目，读数直观，且测量范围广，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。选配限位开关，可实现液位上、下限报警和控制；选配液位变送器，可将液位信号转换成4～20mADC模拟未准信号，实现远距离检测、指示、记录与控制，亦与计算机系统直接通讯。本系列产品广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中，各种塔、罐和锅炉设备的液位测量与控制。
CDS-6磁敏电子双色液位计（LED液位计）的工作原理
在液位计主导管内有一个磁性浮子，浮子根据介质比重设计，浮子内磁钢与容器内液面同一高度，液位LED显示标尺内装有半导体磁敏传感器，并和LED发光模块上下有序排列，与磁场相对应的半导体磁敏传感器受磁，触发相应的数字电路，液位以上LED红色显示，液位以下LED绿色显示，红色显示汽相，绿色显示液相，红绿交界处就是容器内的实际液位，液绿汽红，一目了然。
CDS-6磁敏电子双色液位计（LED液位计）的产品特点
1.汽红液绿，发光显示清晰，观察角度大，可视距离远。可以红绿光柱清晰显示液位，适宜在光线暗的场所中应用，夜间观察更醒目。
2.本体选用不锈钢制造，液位计显示装置与容器内的介质不接触，无泄漏。适宜于一、二、三类容器使用，并对内装易燃、有毒和腐蚀性介质的容器绝对安全可靠。
3.显示量程大，使用范围广，适用于低温、中温、高压场合。
4.可输出4～20mADC标准信号，实现液位的远传显示，容器群液位的集中监测控制，亦可配液位开关，实现连锁保护。
在液位计主导管内有一个磁性浮子，浮子根据介质比重设计，浮子内磁钢与容器内液面同一高度，液位LED显示标尺内装有半导体磁敏传感器，并和LED发光模块上下有序排列，与磁场相对应的半导体磁敏传感器受磁，触发相应的数字电路，液位以上LED红色显示，液位以下LED绿色显示，红色显示汽相，绿色显示液相，红绿交界处就是容器内的实际液位，液绿汽红，一目了然。
CDS-6磁敏电子双色液位计（LED液位计）的产品特点
1.汽红液绿，发光显示清晰，观察角度大，可视距离远。可以红绿光柱清晰显示液位，适宜在光线暗的场所中应用，夜间观察更醒目。
2.本体选用不锈钢制造，液位计显示装置与容器内的介质不接触，无泄漏。适宜于一、二、三类容器使用，并对内装易燃、有毒和腐蚀性介质的容器绝对安全可靠。
3.显示量程大，使用范围广，适用于低温、中温、高压场合。
4.可输出4～20mADC标准信号，实现液位的远传显示，容器群液位的集中监测控制，亦可配液位开关，实现连锁保护。
CDS-6磁敏电子双色液位计（LED液位计）的技术参数
公称压力：0.6、1.0、1.6、2.5、4.0、6.4、10.0 MPa
介质温度：—40~538oC
介质密度：≥0.45g/cm3
过程连接：多种尺寸和等级的凸面、凹凸面、榫槽面法兰；
法兰材质：碳钢、不锈钢
法兰安装中心距：普通型：L=500—5000mm（大于5000mm可协商订货）
显示范围：等于法兰中心距
传感器材质：304、316，PP，玻璃钢，304内衬聚四氟乙烯
磁浮子材质：304、316、钛合金
显示颜色：汽红、液绿
电源电压：AC36V或AC220V
输出信号：4～20mA标准信号
适用介质：水、蒸汽、酸、碱、油、氨、苯
CDS-6型磁敏电子双色液位计安装使用：
1、本产品须垂直安装，非常大偏差为≤3，通过法兰与容器连接
2、液位计周围20cm距离内不得有铁、磁性物质
3、将传感器与所测容器连接，在传感器排污法兰下端安装一个DN15的阀门并与原液位计排污管路连通
4、接通电源AC220V（或AC36V），此时液位计显示应为全红
5、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的压力容器上时（如电站锅炉），必须缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入传感器，观察液位显示，由红变绿逐个转换。
6、液位显示调整：把容器液位上升至正中，上下移动本液位计显示盒与之相符，左右移动调至便于观察的方位，然后将上下固定环拧紧，即可投入使用。
介质温度：—40~538oC
介质密度：≥0.45g/cm3
过程连接：多种尺寸和等级的凸面、凹凸面、榫槽面法兰；
法兰材质：碳钢、不锈钢
法兰安装中心距：普通型：L=500—5000mm（大于5000mm可协商订货）
显示范围：等于法兰中心距
传感器材质：304、316，PP，玻璃钢，304内衬聚四氟乙烯
磁浮子材质：304、316、钛合金
显示颜色：汽红、液绿
电源电压：AC36V或AC220V
输出信号：4～20mA标准信号
适用介质：水、蒸汽、酸、碱、油、氨、苯
CDS-6型磁敏电子双色液位计安装使用：
1、本产品须垂直安装，非常大偏差为≤3，通过法兰与容器连接
2、液位计周围20cm距离内不得有铁、磁性物质
3、将传感器与所测容器连接，在传感器排污法兰下端安装一个DN15的阀门并与原液位计排污管路连通
4、接通电源AC220V（或AC36V），此时液位计显示应为全红
5、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的压力容器上时（如电站锅炉），必须缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入传感器，观察液位显示，由红变绿逐个转换。
6、液位显示调整：把容器液位上升至正中，上下移动本液位计显示盒与之相符，左右移动调至便于观察的方位，然后将上下固定环拧紧，即可投入使用。
