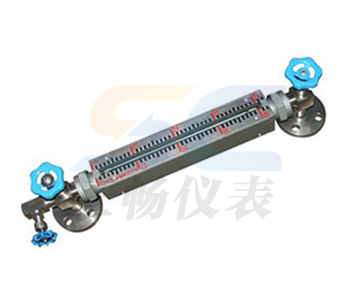

彩色石英管液位计

 彩色石英管液位计
产品名称:彩色石英管液位计
概述:UGS(UNS)系列彩色石英管液位计(以下简称彩色液位计)是彩用国内外最新技术研制而成。它是利用自然光在液体中折、反射原理,借助于红、绿片,在测量时,使液相显示绿色,气相显示为红色。由于液气相显示反差大,指示鲜明清晰,所以对远距离操作和夜巡视更为有利

全国销售热线 18952302362

详细信息



UGSUNS)系列石英管液位计(以下简称彩色液位计)是彩用国内外非常新技术研制而成。它是利用自然光在液体中折、反射原理,借助于红、绿片,在测量时,使液相显示绿色,气相显示为红色。由于液气相显示反差大,指示鲜明清晰,所以对远距离操作和夜巡视更为有利。因此被广泛用于石油、化工、电力、冶金等行业的各种透明液体容器和锅炉上,如水、汽油、液化气、液氨、丙烷、丙稀、芳烃、酸等油品和化工原料的液位测量。同时对于两种不同介质密度的界面测量,可选用三色界面石英管液位计。三色界面石英管液位计是利用浮力与比重差的原理而设计的,石英管中的小浮子悬浮于两种介质的分界部分,由于浮子呈黑色,上下部分液体颜色有异,所以显示醒目。从而解决了一直困扰在石油化工生产过程中两种混合介质界面分辨不清的难题。它是目前国内外非常理想的直读式液位计。

彩色石英管液位计的原理
UGS
UNS)系列彩色石英管液位计它是利用自然光在液体中折、反射原理。
借助于红、绿色片,在测量时,使液相显示绿色,气相显示为红色。由于液气相显示反差大,指示鲜明清晰,所以对远距离操作和夜巡视更为有利。

彩色石英管液位计的特点
液、气相显示清晰、无盲区、密封性能好、耐高温耐高压、防粘稠、重量轻、奉命长、无泄漏。
结构简单、安装维护方便、耐腐蚀、无需电源、防爆。

UGS系列彩色石英管液位计主要技术指标
特制的99.99%SiO2透明石英管,其变形点1077℃,软化点1730℃。
搞压强度1170Kg/cm3 ,膨胀系统数5.5×10-7。经特殊工艺处理后具有耐高温、高压和优良的机械特性。
工作压力:1.62.54.06.410.0MPa
工作温度:<520
测量范围L:测量范围由中心距而制定:3005008001100140017002000mm,特殊规格请注明尺寸。
伴热蒸汽夹套:工作压力0.6MPa,接管尺寸G1/2″外螺纹。
接口法兰:采用化工部1997年非常新颁发的HG20592~20635-97法兰标准。法兰通径DN20DN25,如用户需采用其他标准(如GBANSI等标准)可根据用户需要设计。钢球自动封闭压力:大于0.2MPa重量15~30kg
UGS
显示高度与测量范围关系表(显示高度即标尺高度)
(单位:毫米)

测量范围L

300

500

800

1100

1400

1700

2000

显示高度H

100

300

600

900

1200

1500

1800

彩色石英管液位计的选型形式

UGS

A



阀门带安全装置

结构形式



B



带排污阀无安全装置

C



无盲区



1



普通型

附加装置

2



带蒸汽夹套型

3



带防霜装置型

4



带照明装置型



S



测量液位(双色)

测量特性

J



测量界面(三色)



A



法兰连接DN2025

连接形式

G



螺纹连接G3/4″



1



1.6

公称压力

MPa

2



2.5

3



4.0

4



6.4

5



10.0



C



碳钢

接液材质

F



不锈钢(304316L



03

300

测量范围

mm

05

500

08

800

11

1100

14

1400

17

1700

20

2000

X

特殊规格尺寸X后接尺寸数字

彩色石英管液位计的用途说明

产品名称

型号

用途及使用场合

普通型

UGS-A

液位计两端为阀门,阀门带安全装置。当石英管意外破损时,能防止容器内介质外流,由于阀门通道比较小,所以是适合测量低粘度介质。

直通型

UGS-B

两端采用三通法兰连接,无安全装置。由于口径20mm,可测量较粘稠介质的液位

无盲区直通型

UGS-C

两端采用三通法兰连接,无安全装置。由于口径20mm,可测量较粘稠介质的液位,测量范围与显示高度同等

彩色液位计

UGS-ABC-1

测量透明无色液体液位,界面且光线较好场合

蒸汽夹套型

UGS-ABC-2

附有蒸汽伴热夹套,用于天气寒冷场合

防霜型

UGS-ABC-3

附加防霜装置,使用于低温介质,避免低温介质造成外表凝霜

照明型

UGS-ABC-4

测量有色液体液位、界面且光线较弱,夜间监测场合,附有照明装置
