柴油流量计

 柴油流量计

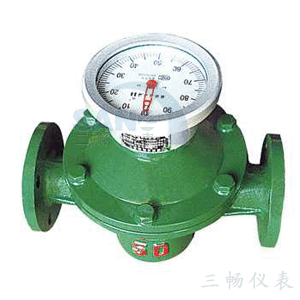

产品名称:柴油流量计
产品型号:
概述:SC-LC型柴油流量计是一种容积型测量仪表,主要由计量壳体、椭圆齿轮转子和传动部件组成。柴油计量表用于管道中液体流量连续或间断测量和控制的仪表。

18952302362

详细信息

淮安三畅仪表有限公司专业生产柴油流量计柴油计量表--厂家在线电话:0517-86998326  手机:18952302362



柴油计量表产品简介:

   SC-LC型柴油流量计是一种容积型测量仪表,主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研工业中流量的计量。 柴油流量计可现场指示累积流量、瞬时流量,单次流量等,亦可输出脉冲信号、4-20mA或1-5V模拟信号。

 柴油计量表产品特点:

◆  SC-LC-A型 铸铁柴油流量计,广泛用于各种油品及对铸铁不腐蚀液体介质的计量。

◆  SC-LC-E型 铸钢柴油流量计,用于高压、低腐蚀性介质的计量

◆  SC-LC-B型 不锈钢柴油计量表,广泛用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合 物等的计量

柴油流量计椭圆齿轮

柴油流量计测量原理

  在仪表测量室进出两端液体压差的在作用下,一对椭圆齿轮在轴承上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q,单位时间椭圆齿轮旋转次数为N,则在该时间内流过的液体体积量为NQ。

★本安防爆: ExiaⅡCTSdⅡBT4

★连接方式: 法兰连接:DN10~DN200

★安装方式: 水平、垂直

★口径系列: DN10,15,20,25,40,50,80,100

★压力损失: ≤0.1MPa

★精度等级: 普通型0.5级,高精度0.2级

★介质压力: 普通型1.6MPa,高压型3.2MPa

★粘度范围: 普通型:0.6~200mpa.s,

高粘度200~1000mpa.s

★介质温度: 普通型<120℃,高压型<200℃

★表体材质: 铸铁、铸钢、不锈钢等

★转动部件: 铝合金、不锈钢等

柴油计量表测量范围

公称通径

mm

0.2

0.5

流量范围 ( m3/h)

流量范围( m3/h)

被测液体粘度( mPa.s)

被测液体粘度(mPa.s)

0.8-2

2-8

8-200

0.8-2

2-8

8-200

4

0.03-0.1

0.025-0.1

0.015-0.1

0.025-0.1

0.015-0.1

0.01-1

6

0.07-0.2

0.05-0.2

0.03-0.2

0.05-0.2

0.03-0.2

0.02-0.2

8

0.10-0.3

0.08-0.3

0.06-0.3

0.08-0.3

0.06-0.3

0.03-0.3

10

0.15-0.4

0.1-0.4

0.08-0.4

0.15-0.4

0.08-0.4

0.04-0.4

15

0.5-1.5

0.35-1.5

0.2-1.0

0.35-1.5

0.30-1.5

0.15-1.5

20

1-3

0.6-3

0.42-2.1

0.75-3

0.5-3

0.3-3

25

2-6

1.2-6

0.84-4.2

1.5-6

1-6

0.6-6

40

5-15

3-15

2.1-10.5

3-15

2.5-15

1.5-15

50

8-24

4.8-24

3.36-16.8

4.8-24

4-24

2.4-24

80

20-60

12-60

8.4-42

12-60

10-60

6-60

100

34-100

20-100

14-90

20-100

16-100

10-100

150

60-200

40-200

20-170

40-200

30-200

20-180

200

120-360

80-360

60-320

80-360

50-360

36-360

250

180-600

120-600

50-540

100-600

80-600

50-500

300

300-1000

200-1000

80-800

200-1000

120-1000

80-800
