原油流量计

 原油流量计

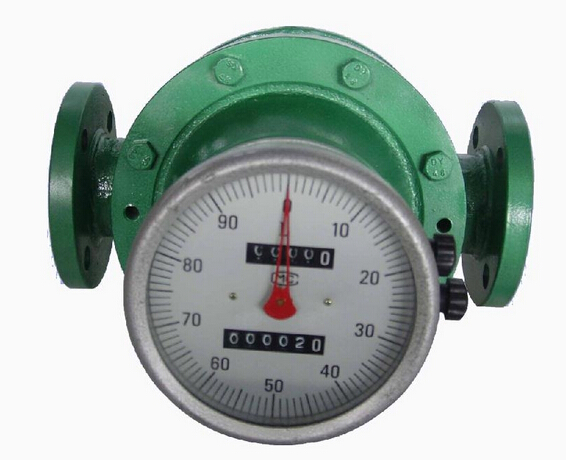

产品名称:原油流量计
产品型号:
概述:SCLC系列原油流量计(椭圆齿轮流量计)是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量

18952302362

详细信息

一、原油流量计概述:

    SCLC系列原油流量计椭圆齿轮流量计)是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。
二、原油流量计测量原理
   在仪表测量室进出两端液体压差的在作用下,一对椭圆齿轮在轴承上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q,单位时间椭圆齿轮旋转次数为N,则在该时间内流过的液体体积量为NQ。
三、原油流量计产品特点
◆ SC-LC-A型 铸铁原油流量计,广泛用于各种油品及对铸铁不腐蚀液体介质的计量。
◆  SC -LC-E型 铸钢原油流量计,用于高压、低腐蚀性介质的计量
◆  SC -LC-B型 不锈钢原油流量计,广泛用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合 物等的计量
四、原油流量计主要技术参数
★本安防爆: ExiaⅡCTSdⅡBT4
★连接方式: 法兰连接:DN10~DN200
★安装方式: 水平、垂直
★口径系列: DN10,15,20,25,40,50,80,100
★压力损失: ≤0.1MPa
★精度等级: 普通型0.5级,高精度0.2级
★介质压力: 普通型1.6MPa,高压型3.2MPa
★粘度范围: 普通型:0.6~200mpa.s,
高粘度200~1000mpa.s
★介质温度: 普通型<120℃,高压型<200℃
★表体材质: 铸铁、铸钢、不锈钢等
★转动部件: 铝合金、不锈钢等
五、原油流量计的测量范围及工作压力

型号

SC-LC-A铸铁

SC-LC-E铸钢

SC-LC-B不锈钢

公称压力

Mpa

1.0 1.6

2.5 4.0 6.4

1.0 1.6

被测液体粘度

2 — 200 mPa.s

被测液体温度

-20℃~+100℃



SC



三畅公司经营标识

基本型号

LC



椭圆齿轮流量计基本型号

口径选择

-□□



通径大小

材料选择

-A



铸铁



-E



铸钢



-B



不锈钢

输出信号

-2



无信号输出



-3



脉冲 DV24V供电



-4



4~20mA DV24V供电

复零功能

-N



无复零功能



-F



复零功能

过滤器

-N



无过滤器



-G



含过滤器

流量选择

(□~□)



流量范围
