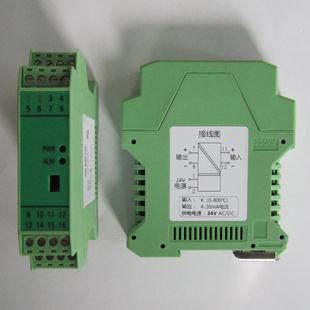

SBWZ导轨式温度变送器

 SBWZ导轨式温度变送器
产品名称:SBWZ导轨式温度变送器
概述:淮安市三畅仪表专业生产SBWR/SBWZ导轨式温度变送器,全隔离抗干扰,自动温度补偿,零点自动校准,精度高,信号稳,绝对是导轨式温度变送器的首选厂家.

全国销售热线 18952302362

详细信息

SBWR/SBWZ导轨式温度变送器可以输入单路或双路热电阻/热电偶信号,变送输出隔离的单路或双路线性的电流/电压信号,并提高输入、输出、电源之间的电气隔离性能。可以与单元组合仪表及DCS、PLC等系统配套使用,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

SBWR/SBWZ导轨式温度变送器特点

全智能、数字化、可编程;
环境温度、零点、满幅自动补偿;
极高的稳定性,确保准确度多年不变;
电源、输入、输出、双回路间高隔离度;
符合国际电工委员会IEC61000相关抗电磁干扰标准。

  导轨式温度变送器系统传输准确度:±0.5%×F.S(可订制±0.2%)
冷端温度补偿准确度:±1℃(预热时间30分钟)
测量热电阻时允许的引线电阻:≤15Ω
输入阻抗:电流--100Ω;
电压--500KΩ
电流输出允许外接的负载阻抗:4~20mA≤350Ω;0~10mA≤700Ω
电压输出时的内部阻抗:250Ω
输入、输出、电源、通讯之间绝缘阻抗:不小于100MΩ
输入/输出/电源/通讯/双回路之间绝缘强度:直流DC≥2000V.DC,交流AC≥1500V.AC
输入信号故障时的输出状态设置:输出状态有跟随方式、报警方式、保持方式三种状态可设置。
通讯接口:RS485
导轨式温度变送器 通讯协议:标准MODBUS协议
通讯距离:RS485—节点数(不加中继时),距离≤1000米(波特率9600bps时)
编程及校准:现场手持式中文编程器--可对本仪表进行功能编程及计量校准,大屏幕全中文菜单,功能齐全,操作方便;
简易型编程器--单行液晶菜单操作,可在现场对仪表进行功能设置,使用及携带灵活,由于本产品采用数字化结构,并采取了环境温度自补偿、零点自动校准等先进技术,因此可长年保证准确度在规定范围内,不需频繁校准。
面板指示:PWR--电源指示灯(绿色);ALM-输入信号报警指示灯(红色);
输入信号故障时闪烁;输入信号超量程时长亮。
工作环境:安装位置不得有强烈振动,以及来自信号端、电源端及空间不得超过IEC61000-4-4-1995中第三类工业现场电磁干扰的强度,并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。
温度漂移:<0.005%F.S/℃
工作环境温度:-10—+55℃
供电电源:直流,DC24V±10%;交流,AC95~265V
输入功率:0.9~1.8W(与型号有关)
外形尺寸/安装方法 外形尺寸:宽×高×深:22.5×100×115mm
安装方法:35mm导轨式安装,安装时请注意垂直安装,以利于仪表内部热量散发,




SBWR/SBWZ导轨式温度变送器型号、类别:

型号

传感器分度号

非常大量程规定

规定非常小值量程范围(上限下限之差)

SBWR-2160

E

0800

300

SBWR-2260

K

01300

400

SBWR-2360

S

01600

600

SBWR-2460

B

01800

800

SBWR-2560

T

0400

200

SBWR-2660

J

01200

300

SBWR-2760

N

01200

400

SBWR-4160

E

0800

300

SBWR-4260

K

01300

400

SBWR-4360

S

01600

600

SBWR-4460

B

01800

800

SBWR-4560

T

0400

200

SBWR-4660

J

01200

300

SBWR-4760

N

01200

400

SBWZ-2160

Cu50

-50150

50

SBWZ-2260

Cu100

-50150

50

SBWZ-2460

Pt100

0600

50

SBWZ-2460

Pt100

-100200

50

SBWZ-4460

Pt100

-200600

50





导轨式变送器安装接线图
