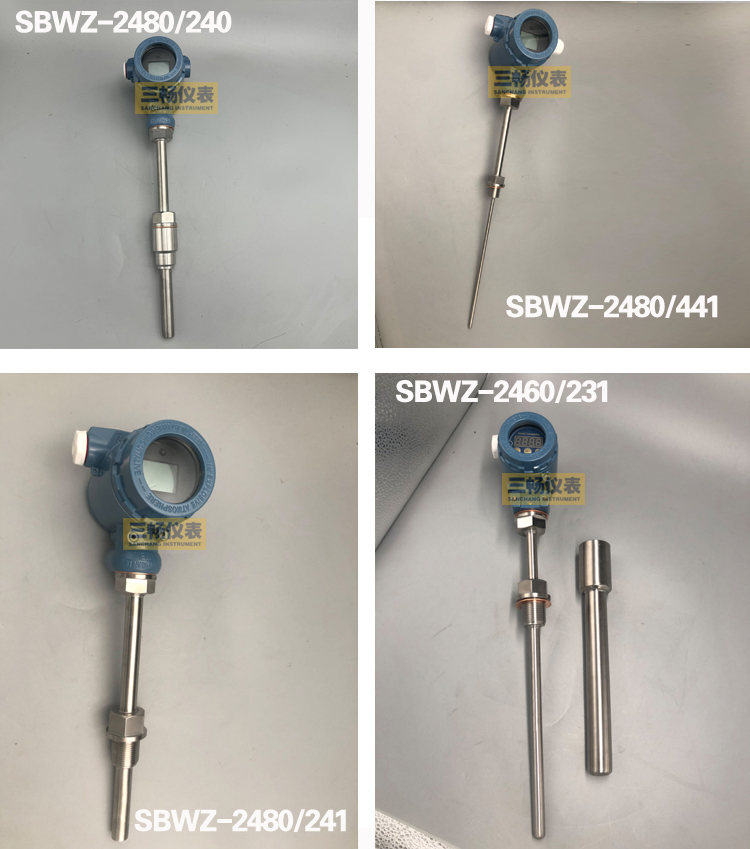

一体化温度变送器

一体化温度变送器特点
二线制输出4-20mA，抗干扰能力强；
节省补偿导线及安装温度变送器费用；
节省范围大；
冷端温度自动补偿，非线性校正电路；
工作原理
热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。
隔爆热电偶（阻）利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶（阻）产生的热电势（电阻值）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。

一体化温度变送器测量范围及允差

1）热电阻测温范围及允差

 2）热电偶测温范围及允差

输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
输出方法： 二线制
精度等级：
温度变送器精度等级：0.1  0.2  0.5
显示器精度等级：模拟指示式2.5级;数字显示式0.5级.
供电电源：24V.DC±10℅
防护等级：IP65
防爆等级：
隔爆型：dⅡBT4   dⅡCT5   dⅡCT6
本质安全型：iaⅡCT6
绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间t0.5的五分之一时，则用热电偶（阻）热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶（阻）热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；
