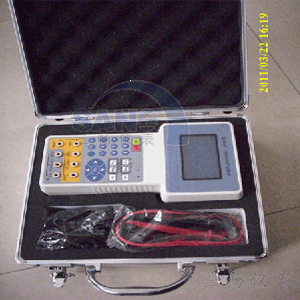

热工宝典

从事工业自动化控制行业的人员在现场检修和调试时,特别需要一台能快速检测和诊断各种故障的随身携带仪器, “热工宝典"就是这样一台好仪器,它可以校验或模拟压力变送器、差压变送器、涡街流量计、热电偶和热电阻等,能为现场仪表配电以及快速查询繁杂的热工手册。
    SC-2000热工宝典采用16位单片机作为CPU,集非常新大规模数字转换集成电路和大屏幕液晶显示技术于一体，具有输出、测量、手册和24VDC配电功能，且四项功能可同时工作，并配备超大容量可充电电池供电，携带方便，是热工仪表行业人员在现场检修、调试的极佳配置。结构与功能的非常好结合，使其具有如下

热工宝典的特点
SC-2000热工宝典采用16位单片机作为CPU，集非常新大规模数字转换集成电路和大屏幕液晶显示技术于一体，具有输出、测量、手册和24VDC配电功能，且四项功能可同时工作，并配备超大容量可充电电池供电，携带方便，是热工仪表行业人员在现场检修、调试的极佳配置；

小巧、便于携带和手持，

坚固、可靠，背面的支撑架和挂钩孔适合现场使用。

大显示屏，测量、输出、热工手册数据可同时显示。

可测量电压、电流、频率、热电偶、铂电阻、铜电阻和普通电阻。

可输出电压、电流、毫伏、频率等信号24V DC配电输出为变送器提供回路电源。

热工手册实现电阻值与温度值、毫伏值与温度值的快捷互查，实现饱和蒸汽的压力与密度、温度与密度的快捷查询。

具有背光控制功能，以满足夜间使用。
热工宝典的技术指标
输出信号:

电 流： 0～24mA DC

精度： ±0.05％FS

分辨率： 1μA RL＜400Ω RL×IL≤8V

电 压： 0～6V Dc

精度： ±0.05％FS

分辨率： 0.1mV RL≥10KΩ

毫 伏： 1～120mV DC

精度： ±0.05％FS

分辨率： 1μV RL≥20KΩ

频率：0～5000Hz

TTL电平矩形波

分辨率：0.1Hz

直流：24V IL＜30mA

精度： ± 2％

测量信号：

电流：0～35mA DC 精度： ±0.05％FS

电压：

0～5V DC 精度： ±0.05％FS

0～35V DC 精度： ±0.1％FS

毫伏：1.10～100.00mV DC 精度： ±0.05％FS

电阻：0.0～1200.0 Q 精度： ±0.05％FS

频率：0.0～5000.0Hz方波 精度： ±0.2％Hz

热工手册执行国际ITS一90

实现电阻值与温度值的互查。 指PtlO和Ptl00型热电阻。

实现毫伏值与温度值的互查： 指S、K、B、R、J、E、T、N型热电偶。

实现饱和蒸汽的压力P查密度P、温度T查密度p的查询。查询范围：绝对压力范围：0.1MPa～16MPa；温度范围：100℃～350℃。

工作温度：-10℃～50℃ ；贮存温度：-20℃～70℃

外形尺寸：237×13195×45mm

重 量：0.7kg

热工宝典的供电电源

本仪器配备有大容量充电电池、容量为10800mAh，可外接电源DCl2V，1.0A充电，每次充电为8小时，充电时宝典面板上红灯亮，充电完成后绿灯亮。在充电的同时，宝典仍可正常工作。一次充电后可正常工作8～16小时，其时间长短与使用状态有关
