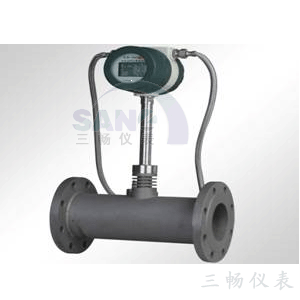

双补偿涡街流量计
产品名称：双补偿涡街流量计
产品型号：
概述：淮安市三畅仪表专业生产双补偿涡街流量计,质量可靠，服务周到。欢迎向双补偿涡街流量计生产厂家咨询价格。电话：0517-86998328
18952302362
详细信息
一、双补偿涡街流量计放大板结构分类及测量范围：
1.1放大板结构：
分上下两层，上层为面板，中间是液晶，下层为智能放大板。其中上、下层板均为直径80mm的圆板，中间液晶双行显示。
1.2 测量范围：
1．各种气体、液体、蒸汽。
2．4-20mA输出带载能力≦600Ω。
1.3放大板分类：
|
类型
|
结构
|
测量介质
|
输出形式
|
|
电池供电
+就地显示
|
普通型
|
气体、液体、蒸汽
|
无输出
|
|
温压一体化型
|
气体
|
无输出
|
|
|
饱和蒸汽
|
无输出
|
||
|
过热蒸汽
|
无输出
|
||
|
电源供电4-20mA输出
+就地显示
|
普通型
|
气体、液体、蒸汽
|
4-20mA输出
|
|
温压一体化型
|
气体
|
4-20mA输出
|
|
|
饱和蒸汽
|
4-20mA输出
|
||
|
过热蒸汽
|
4-20mA输出
|
||
|
电源供电
3线脉冲输出
+就地显示
|
普通型
|
气体、液体、蒸汽
|
脉冲输出
|
|
温压一体化型
|
气体
|
485/GPRS输出
|
|
|
饱和蒸汽
|
485/GPRS输出
|
||
|
过热蒸汽
|
485/GPRS输出
|
二、双补偿涡街流量计接线端的定义：
+24V ：+24V/12V直流电压
F ：脉冲输出(仅３线制)
0 ：直流电压0端
X1 ：电容/压电探头
X2 ：电容/压电探头
Pt100 ：Pt100线1
Pt100 ：Pt100线2
GND ：压力传感器的电源负端或Pt100线3(线2、3远处短接)
V+ ：压力传感器的电源端正端
S- ：压力传感器的信号负端
S+ ：压力传感器的信号正端
A ：485输出A端
B ：485输出B端
三、双补偿涡街流量计放大板使用：
|
拨码开关S1及旋转开关S2设置
|
|
||||||||||||
|
仪表口径
|
拨码开关S1
|
|
|
||||||||||
|
触发灵敏度
|
测水
|
放大灵敏度
|
旋转开关S2
|
|
|||||||||
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
0～9
|
|
||||
|
DN15
|
|
●
|
|
|
○
|
|
|
●
|
7
|
|
|||
|
DN25
|
|
●
|
|
|
○
|
|
|
●
|
7
|
|
|||
|
DN32
|
|
●
|
|
|
○
|
|
|
●
|
7
|
|
|||
|
DN40
|
|
●
|
|
|
○
|
|
●
|
●
|
6
|
|
|||
|
DN50
|
|
●
|
|
|
○
|
|
●
|
●
|
6
|
|
|||
|
DN65
|
|
●
|
|
|
○
|
|
●
|
●
|
6
|
|
|||
|
DN80
|
|
●
|
|
|
○
|
|
●
|
●
|
5
|
|
|||
|
DN100
|
|
●
|
|
○
|
○
|
●
|
●
|
●
|
5
|
|
|||
|
DN125
|
|
●
|
|
○
|
○
|
●
|
●
|
●
|
5
|
|
|||
|
DN150
|
|
●
|
|
○
|
○
|
●
|
●
|
●
|
4
|
|
|||
|
DN200
|
|
●
|
|
○
|
○
|
●
|
●
|
●
|
4
|
|
|||
|
DN250
|
|
●
|
|
○
|
○
|
●
|
●
|
●
|
4
|
|
|||
|
DN300
|
|
●
|
|
○
|
○
|
●
|
●
|
●
|
3
|
|
|||
|
DN350
|
|
●
|
|
○
|
○
|
●
|
●
|
●
|
3
|
|
|||
|
DN400
|
|
●
|
|
○
|
○
|
●
|
●
|
●
|
3
|
|
|||
|
注：插入式设置与DN50相同，●：ON(测气)，○：ON(测水)。
|
|
|
|
||||||||||
调整方法：上述仅供参考，根据探头灵敏度不同，稍有不同，应具体调整。
四、软件编程(通用型)：
4.1显示窗(示意图)：
4.2正常工作状态下：
上排显示： Q：表示数据为标况流量(NKm3/h)/质量流量(t/h)。
非温压一体化板表示数据为工况流量，单位为Km3/h。
T：表示数据为温度值℃(温压一体化表用，普通型无此项)。
P：表示数据为压力值MPa(温压一体化表用，普通型无此项)。
下排显示： 0000000.0：表示累积流量。
F：表示数据为测得频率值Hz。
d：表示数据为工况密度Kg/ m3。
A：表示数据为输出电流mA。
P：压力采样值，用于校压力(温压一体化表用，内部参数用户不能改)。
C：温度采样值，用于校Pt100(温压一体化表用，内部参数用户不能改)。
非常右边：电池电量指示(仅电池供电)，共14格，当剩下3格电量时，还
可使用3个月，请准备更换电池。新电池可使用2年左右。
4.2按键定义及参数编程：
：1键-用于翻页并存储/工作状态下复位。
：2键-用于左移位/工作状态下查看上排数据。
：3键-用于增数/工作状态下查看下排数据。
：4键-用于清零/工作状态下上排Q、P、T循环显示。
4.3参数编程状态下：
按住1键和4键，进入参数设置状态，用2健和3键组合设置数据(输入错误用4键清除后重新设置数据, 累积流量同时按2键和4键可清除为0)，按1健翻到下一页并存储。
|
符号
|
格式
|
含义
|
|
QTP
|
xxxxx
|
密码12345,按1健翻到下一页(下同)
|
|
b
|
xxxxx
|
表的编号，用于485传输和GPRS无线远传
|
|
ˊ
|
xxx.xxx
|
仪表系数，范围0-999999
|
|
F0
|
xxxx.x
|
小信号切除值，单位Hz
|
|
Qˊ
|
xxxxx
|
满度流量(对应20mA输出)，单位 NKm3/h或者t/h
电池供电此项不用设
|
|
C0
|
xxxx.x
|
用于补偿(温压一体化表用)，普通型无此项
|
|
Γ
|
xxx.xx
|
用于补偿(温压一体化表用)，普通型无此项
|
|
无符号
|
xxxxxxx.x
|
累积流量，不可设，可查看。范围为0-9999999.9
|
双补偿涡街流量计说明：关于C0、Γ的解释(温压一体化表)
对于气体，显示C0和Γ，C0的含义为定值补偿温度值，单位℃。Γ的含义为定值补偿压力值，单位MPa。
对于饱和蒸汽，显示C0和Γ,C0的含义为定值补偿温度值，单位℃。Γ的含义为定值补偿湿度值，单位为％。例如：干饱和蒸汽Γ要设100.00。
对于过热蒸汽，显示C0和Γ，C0的含义为定值补偿温度值，单位℃。Γ的含义为定值补偿压力值，单位MPa。
若温压自动补偿，C0和Γ需清零。
若补偿定值温度，C0设定值温度值，Γ清零。
若补偿定值压力，Γ设定值压力值，C0清零。
若补偿定值温度和定值压力，C0设定值温度值，Γ设定值压力值。
