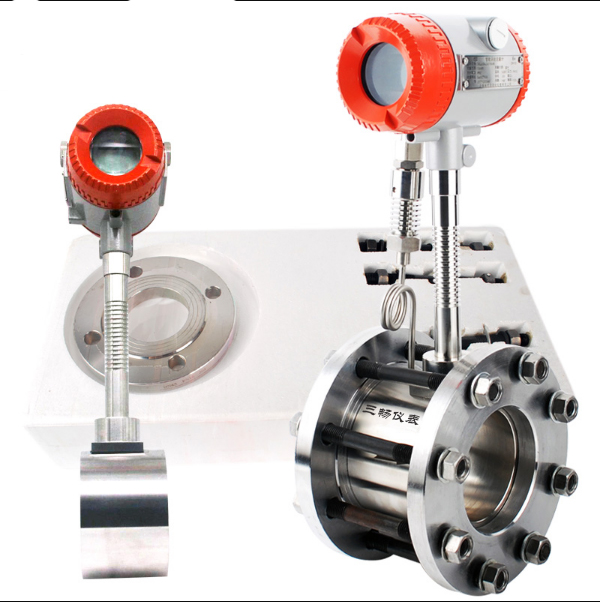

蒸汽流量计概述

     SC-LUGB蒸汽流量计采用压电应力式传感器，可靠性高,可在－25℃～＋250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的流量仪表,三畅仪表专产蒸汽流量计,广泛应用于蒸汽、气体流量测量,是专业的蒸汽流量计生产厂家.



蒸汽涡街流量计原理

      蒸汽涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。

　　为提高蒸汽流量计的耐高温及抗振动性能，我公司新近开发出了HLUG改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。

    是利用流体在特定条件下流动时将产生振荡，且振荡的频率与流速成比例这一原理设计的．当通流截面一定时，流速与导容积流量成正比。因此，测量振荡频率即可测得流量



蒸汽流量计应用

    在实际应用中，往往非常大流量远低于仪表的上限值，随着负荷的变化，非常小流量又往往会低于仪表的下限值，仪表并非工作在它的非常佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。我公司作为蒸汽流量计厂家研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。

    为了使用方便，电池供电的本地显示型蒸汽流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型蒸汽涡街流量计带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。



LUGB型蒸汽流量计测量范围

          不同口径仪表测量流量范围会有所不同，仪表选择过程中一定要按照流量使用范围来选择仪表，非常忌讳的是按照管道粗细选择仪表。根据管道选择仪表非常大的弊端是：很容易由于流量不足导致测量误差。

           LUGB型气体涡街流量计的流量范围判定是以工况流量为依据，因此仪表选用中将流量转化为工况流量然后对比流量范围表，尽可能使常用流量在仪表测量的中间范围。

4.3.1蒸汽流量计参比条件

          1．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6 m2/s。

          2．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

参比条件下蒸汽流量计工况流量参考范围表

仪表口径 (mm)	液体		气体
	测量范围 (m3/h)	输出频率范围 (Hz)	测量范围 (m3/h)	输出频率范围 (Hz)
15	0.3～5	35～450	3～15	300～1600
20	0.6～10	29～380	6～30	230～1200
25	1.2～16	25～320	8.8～52	170～1100
32	1.8～20	18～200	10～120	100～1180
40	2～40	10～190	27～205	130～1040
50	3～60	8～150	35～380	94～920
65	4～85	6～120	60～640	90～910
80	6.5～130	4.1～82	86～1100	55～690
100	15～220	4.7～69	133～1700	42～536
125	20～350	3.2～57	150～2000	38～475
150	30～450	2.8～43	347～4000	33～380
200	45～800	2～31	560～8000	22～315
250	65～1250	1.5～25	890～11000	18～221
300	95～2000	1.2～24	1360～18000	16～213
(300)	100～1500	5.5～87	1560～15600	85～880
(400)	180～3000	5.6～87	2750～27000	85～880
(500)	300～4500	5.6～88	4300～43000	85～880
(600)	450～6500	5.7～89	6100～61000	85～880
(800)	750～10000	5.7～88	11000～110000	85～880
(1000)	1200～17000	5.8～88	17000～170000	85～880
>(1000)	协议		协议



注：表中(300)～(1000)口径为插入式

工况流量是指仪表测量出当前通过管道介质的体积，是在工作状态下的介质，例如气体是可以被压缩的，在管道内存在压力时，气体被压缩后的体积就是工况流量。工况流量会随着工作环境改变而改变。

标况流量是指介质在标准大气压力下和 0°（或 20°）标准下的体积，当压缩气体被释放到标况环境中转化的体积。标况流量在任何环境中均不会发生改变。

蒸汽流量计测量得出的是工况体积，只有做温压补偿后才可以得出标况体积，一般用于贸易计量时， 气体采用标况为主，蒸汽通常采用质量计量。

 LUGB型蒸汽流量计仪表管道安装要求

蒸汽流量计产品安装与使用

6.1仪表安装环境要求

      1.蒸汽流量计应安装在室内，如果安装在室外，上面应有遮盖物，以防雨水侵入和烈日暴晒而影响流量计的使用寿命（流量计接线时屏蔽线要做成 U 型，非常后进入表壳时线路为从下往上，避免雨水沿线路进入到表壳内部）；

      2.蒸汽流量计周围不得有强外磁场干扰、强电设备、高频设备，并且避免与这些设备共用电源；

      3.不要和变频器、电焊机等污染电源的设备共用电源，必要时加装净化电源；

      4.避开高温、寒冷、腐蚀性或极度潮湿的环境，如必须安装必须做好流量计的保护工作；

      5.蒸汽流量计应避免安装在振动较强的管道上。若必须安装，须在其上下游 2D 处加设管道紧固装置，并加防振垫，加强抗振效果；

      6.仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。





6.2蒸汽流量计仪表管道安装要求



      蒸汽流量计对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图，DN 为仪表公称通径，单位:mm

6.3插入式蒸汽流量计安装步骤

      1.在管道上用气焊开一个略小于φ100mm 的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利；

      2.在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直；

      3.将球阀及传感器安装在焊接好的法兰上；

      4.调节丝杠，使插入深度符合要求（保证测头中心轴线和管道中心轴线重合），流体流向必须与方向标上的指示箭头保持一致；

      5.均匀拧紧压盖上的螺丝。(注：压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)；



      6.检查各环节是否完成好，慢慢打开阀门观察是否有泄漏（需特别注意人身安全）若有泄露请重复步骤 5、6。
