液体涡轮流量计

 液体涡轮流量计

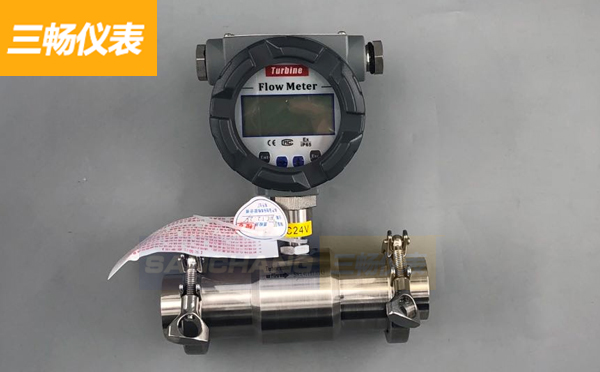

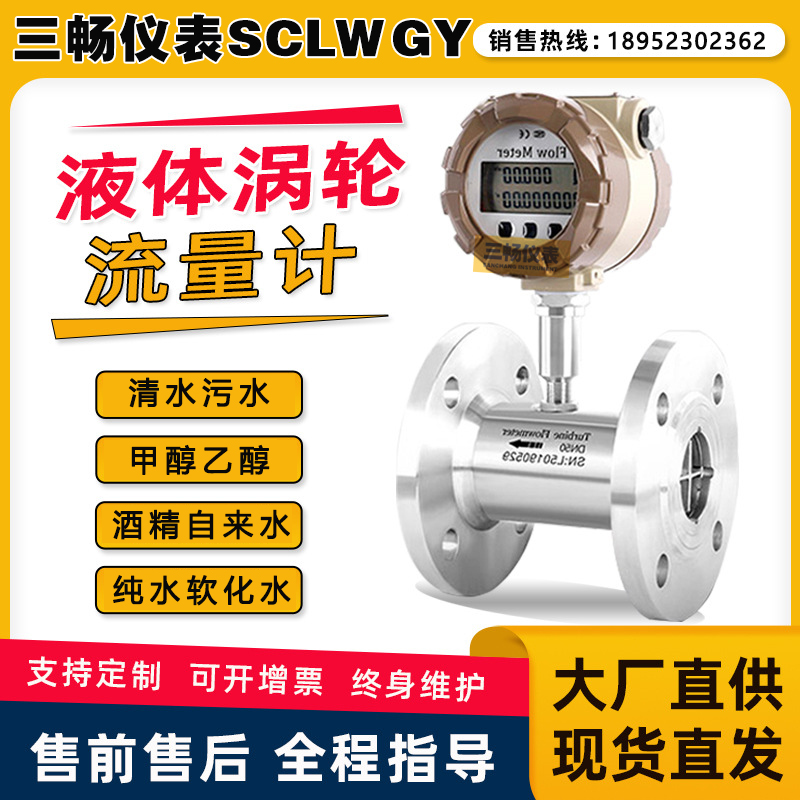

产品名称:液体涡轮流量计
概述:SC-LWGY智能液体涡轮流量计(涡轮流量传感器与显示仪表配套组成涡轮流量计)。传感器具有精度高,重复性好,寿命长操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量。

全国销售热线 18952302362

详细信息

智能液体涡轮流量计用途:
SC
LWGY智能液体涡轮流量计(涡轮流量传感器与显示仪表配套组成涡轮流量计)。传感器具有精度高,重复性好,寿命长操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量。

SC-LWGY智能液体涡轮流量计特点:
 压力损失小。
 具有较高的抗电磁干扰和抗震动能力,性能可靠工作寿命长。
 采用先进的超低功耗单片微机技术,整机功能强,功耗低,性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%
 仪表系数可由按键在线设置,并可显示在液晶屏上,液晶屏直观清晰,可靠性高。
 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
SC-LWGY智能液体涡轮流量计主要技术参数:
 流量计规格,基本参数和性能指标(见表二)
 准确度:0.5级、1.0级;
 使用条件:
1
 环境温度-20℃~50;
3
 被测介质温度:-20℃~120;
4
 大气压力:86Kpa106Kpa;
5
 防爆等级:ibBT4.
 信号传输距离:传感器至显示器的距离可达1000m


SC-LWGY智能液体涡轮流量计电气特性:
1
 显示方式:
   1LWGY 远传显示:脉冲输出(配显示仪表);
   2LWY 现场显示:液晶显示累积流量,单位(m³)
液晶显示瞬时流量,单位(m³/h
   3LWGB 涡轮流量变送器:(配显示仪表)。
2
、输出功能:
   1LWGY 脉冲输出,p-p值由供电电源确定;
   2LWY 可带脉冲输出或4~20mA两线制电流输出;
   3LWGB 4~20mA两线制电流输出。
3
、供电电源:
   1LWGYDC5~24V
   2LWY3V锂电池安装于仪表内部可连续使用3~5年;
   3LWGBDC24V

SC-LWGY智能液体涡轮流量计的结构及安装方式:
1
 仪表安装采用法兰连接、螺纹连接及夹装式;
2
 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥6DS,下游直管段应≥5DSDS为被测管道实测内径)。
3
、传感器应远离外界磁场,如不能避免,应采取必要的措施;
4
、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道(如图四);
5
、传感器露天安装时,请做好放大器插头的防水处理;
6
、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式,详见有关“使用说明书”。
SC-LWGY智能液体涡轮流量计型谱规格及说明

型谱规格

说明



SC-



涡轮流量计

介质



S





Q





Y



介质压力



1



低压和常压≤2.5MPa



2



中压≤6.4MPa



3



高压≤32MPa

介质温度



1



常温-20~55



2



中温-20~120



3



高温-20~180

防爆等级



1



普通型



2



隔爆型



3



本安型

输出方式



0



无输出



1



频率输出



2



4-20mA输出



3



1~5V输出

显示方式



0



无显示



1



就地显示

口径



-010

Φ10



-015

Φ15



-025

Φ25





-200

Φ200
