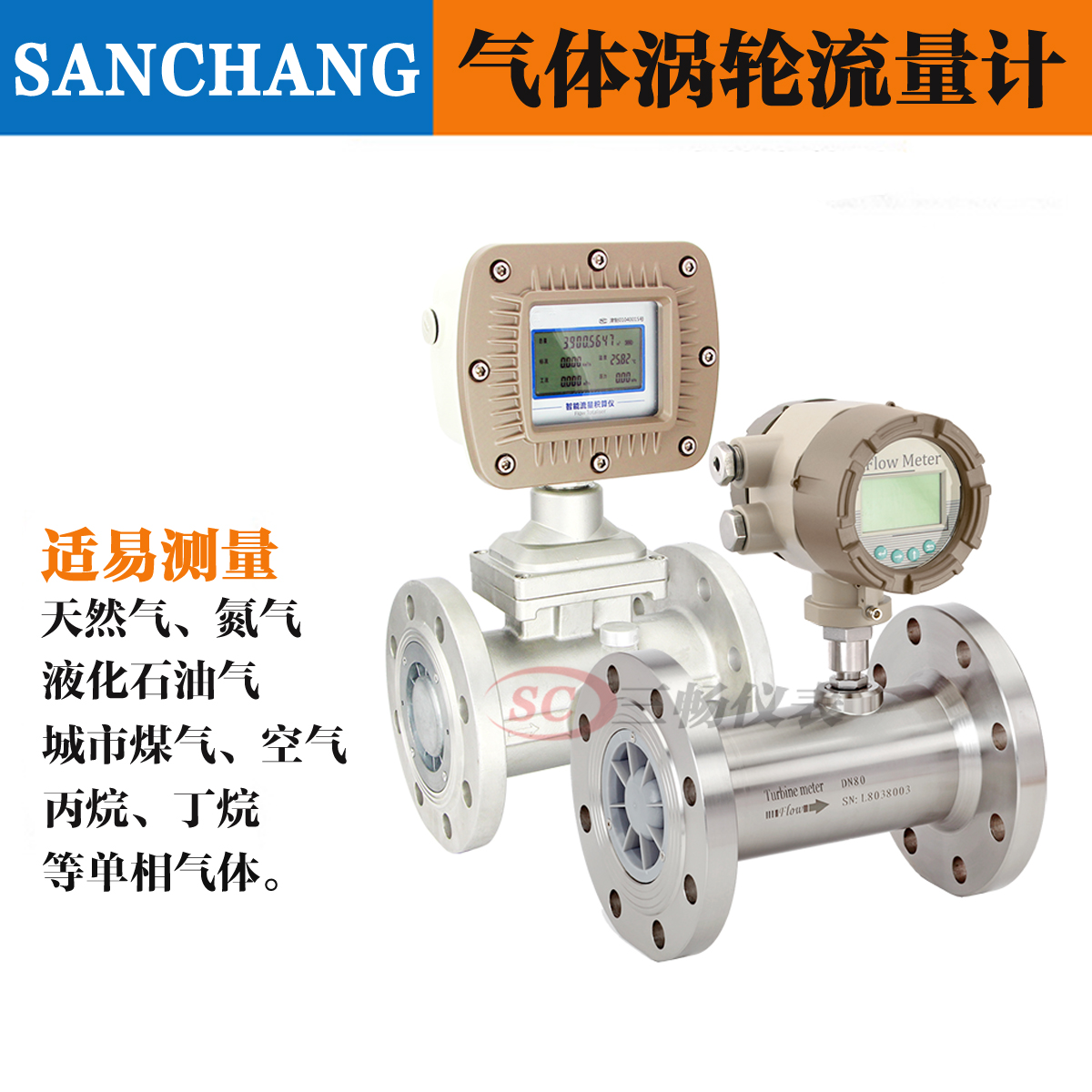

气体涡轮流量计

 气体涡轮流量计
产品名称:气体涡轮流量计
产品型号:
概述:SC-LWGQ型一体化气体涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上

18952302362

详细信息

SC-LWGQ型气体涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。气体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的气体涡轮流量计可以应用于制药行业。
    一体化气体涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。
   一体化表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。

气体涡轮流量计技术参数

公称口径: 管道式:DN4~DN200
插入式:DN100~DN2000
精度等级: 管道式:±0.5级,±1.0级
插入式:±1.5级、±2.5级
环境温度: -20℃~50℃
介质温度: 测量液体:-20℃~120℃
测量气体:-20℃~80℃
大气压力: 86KPa~106KPa
公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级: ExdIIBT4
连接方式: 螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN
液体:上游直管段应≥20DN,下游直管段应≥5DN
插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
气体涡轮流量计显示方式:
(1)远传显示: 脉冲输出、电流输出(配显示仪表)
(2)现场显示:8位LCD显示累积流量,单位(m3)
                        4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速
(3)温度压力补偿型:
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能:
(1)脉冲输出,p-p值由供电电源确定
(2)4~20mA两线制电流输出
(3)单位体积脉冲输出及传感器原始脉冲输出
(4)带有RS485通迅接口
供电电源:
(1)DC5~24V
(2)标准型3V锂电池安装于仪表内部可连续使用八年以上
(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离: 传感器至显示仪距离可达500m
气体涡轮流量计型谱规格及说明:


型谱规格
说明

SC-

涡轮流量计
介质

S


Q


Y

介质压力

1

低压和常压≤2.5MPa

2

中压≤6.4MPa

3

高压≤32MPa
介质温度

1

常温-20℃~55℃

2

中温-20℃~120℃

3

高温-20℃~180℃
防爆等级

1

普通型

2

隔爆型

3

本安型
输出方式

0

无输出

1

频率输出

2

4-20mA输出

3

1~5V输出
显示方式

0

无显示

1

就地显示
口径

-010
Φ10

-015
Φ15

-025
Φ25


-200
Φ200

除非注明,淮安三畅仪表文章均为原创,转载请标明本文地址http://www.sanchang168.com/wolun/174.html
