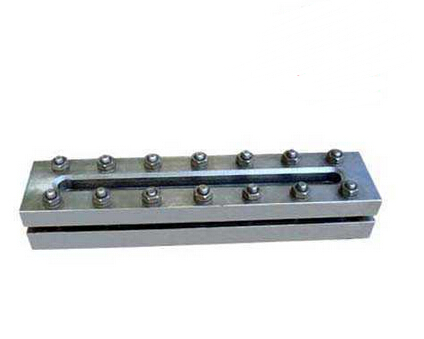

HG5-1370-80焊接式玻璃板液位计

HG5-1370-80焊接式玻璃板液位计
产品名称：HG5-1370-80焊接式玻璃板液位计
概述： HG5-1370-80焊接式玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。 在液位仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流

全国销售热线 18952302362

详细信息

 玻璃板液位计产品概述

  HG5-1370-80焊接式玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。 在液位仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。

HG5-1370-80焊接式玻璃板结构图
 焊接式玻璃板液位计结构图
HG5-1370-80焊接式玻璃板液位计液面计规定标记
名称
型号
规格
标准号
备注
液面计
A（B）T25-I，
A（B）T25-II，
A（B）T25-Iz，
A（B）T25-IIz
L=500、800、1100、1400、1700、2000
HG5-1364-80
①突面法兰（A）按HG20592-97
②凸面法兰（B）按HG20592-97 DN20， PN2.5MPa
③工作压力：2.5MPa
液面计
BT64-I，
BT64-II，
BT64-Iz， BT64-IIz
L=500、800、1100、1400、1700
HG5-1365-80
① 凸面法兰（B）按HG20592-97 DN20，PN6.3MPa ② 工作压力：6.3MPa
液面计
BT40-I，
BT40-II，
BT40-Iz， BT40-IIz
L=500、800、1100、1400、1700、2000
HG5-1366-80
③ 凸面法兰（B）按HG20592-97 DN20，PN4.0MPa ④ 工作压力：4.0MPa
液面计
R6-III
304
HG5-1367-80
工作压力：0.6MPa
液面计
R6-I
R6-II
304
HG5-1368-80

液面计
R-III
304
HG5-1369-80
液面计
R-I
R-II
304
HG5-1370-80






玻璃板液位计结构原理
HG5-1370-80焊接式玻璃板型根据连通器原理，将容器内介质液体引至外部玻璃板液面计内，通过透明玻璃直接显示容器内液位实际高度。仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。

玻璃板液位计主要技术参数
伴蒸汽压力
≤0.6MPa
蒸汽夹套接头
G1/2″外螺纹
液面计工作温度
-20~+200℃
液面计材质
碳钢、不锈钢
液面计工作压力
2.5、4.0、6.3MPa、0.6MPa（用于R型）
测量范围（安装中心距L）

300、500、800、1100、1400、1700mm
钢球自动关闭压力
≥0.2MPa

玻璃板液位计特点
● 玻璃板型为直读式、读数精确、可靠
● 玻璃板型结构简单、维修方便
● HG5-1370-80焊接式玻璃板型使用安全、耐用

玻璃板液位计标记示例
透光式玻璃板液面计
平面法兰，工作压力2.5MPa
材质：不锈钢，带伴热夹套
测量范围：800mm
标志：R-II 304/L=800mm HG5-1370-80

玻璃板液位计订货须知
● 液面计型号规格 ● 测量范围 ● 工作压力、温度 ● 液面计材质 ● 特殊要求协商 ● 液位计是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件，以便正确选型。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。感谢您访问三畅透光式玻璃板液面计专栏,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
