  • 闪光报警仪
闪光报警仪
SC-700智能闪光报警仪适用于某个控制参数越限时,相应的回路可发出声光报警信号。它采用高性能单片机控制,报警视窗采用 LED平板显示组件,它具有色度柔和远距离观测等特点。与各种有电压开关或无电压接点开关的控制检测仪表配合使用,当生产过程中的参数超出限值,发出声光报警信号,并输出报警接点,以引起操作人员注意,并采取措施,是一高性价比的仪器,它已广泛应用于各行业生产过程工艺参数越限时的声光报警。
全国热线

0517-86998326

SC-700智能闪光报警仪适用于某个控制参数越限时,相应的回路可发出声光报警信号。它采用高性能单片机控制,报警视窗采用 LED平板显示组件,它具有色度柔和远距离观测等特点。与各种有电压开关或无电压接点开关的控制检测仪表配合使用,当生产过程中的参数超出限值,发出声光报警信号,并输出报警接点,以引起操作人员注意,并采取措施,是一高性价比的仪器,它已广泛应用于各行业生产过程工艺参数越限时的声光报警。
▲本系列产品的主要技术参数敬请详阅《仪表通用技术参数》


智能闪光报警器产品特点:
u        仪表采用高性能单片机的逻辑识辨技术,适用于各种逻辑变量的输入(无源触点、TTL、OC门等信号类型)及多种输入信号类型;可带OC门信号输出。
u        按国际标准程序进行设计;亦可根据用户要求制作;可带报警记忆功能。
u        仪表内部设有蜂鸣器、试验、消音按键并留有可外接讯响器接口(无源触点信号)和试验、消音按键接口。
u        仪表采用卡入式结构设计与国产XXS系列闪光信号报警仪兼容,便于安装、维修、调换。
u        仪表可带串行通讯接口输出,传输速率可在订货时予以确定,可与各种带输入/输出通讯功能的设备进行双向通讯,并组成监控系统。
u        仪表供电电源: 220 AC线性电源、24V DC或用户特殊要求。
u        四路、八路输入信号,对应四个、八个高亮度数码管或发光块分别显示各通道的当前状态
u        测试功能由外部接点开关或面板按键启动
u        消音功能由外部接点开关或面板按键控制

智能闪光报警仪主要性能指标:

输入信号:无电压开关接点或电压信号,电压输入允许范围为4-24VDC
显示方式:(1)八个0.8英寸高亮度数码管显示(或四个)
             (2)八个高亮度LED发光块显示(或四个)
报警输出:1个继电器报警输出,触点容量为AC220V/3A
电源:开关电源85~265VAC    功耗4W以下

智能闪光报警仪型谱

项 目
说 明
代 码
代 码 说 明
A
型 号
SC-700
智能闪光报警器
B
报 警
类 型
10-
八回路
11-
八回路、 OC门对应输出
04-
四回路
12-
八回路、带记忆功能
C
外 形
结 构
H
横式: 160×80×84mm(宽×高×深)
F
方式: 96×96×100mm(宽×高×深)
D
通 讯
方 式

缺项为无通讯接口
R
带 RS485通讯接口
E
供 电
方 式

缺项为 220V AC线性电源供电
W
24V DC供电
按键功能
SET--复位键
▲---测试键
▼---报警输出清除键
CLR---消音键
外形尺寸:××
160×80×125mm
开孔尺寸:152+07×76+07

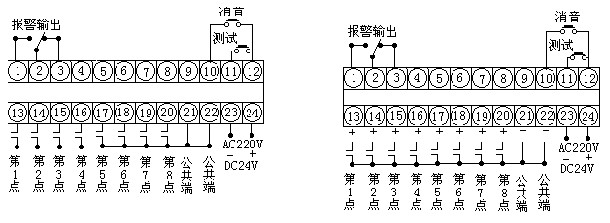

端子接线图
无电压开关接点输入   电压信号输入

 智能闪光报警器接线图
