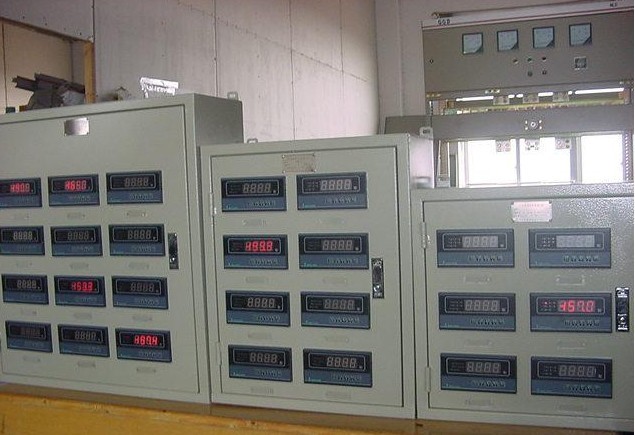

仪表房/仪表柜

 仪表房/仪表柜是集工业在线分析仪表（一台 ）的组合、成套、安装应用于一体，并配备有供电、接线、通风、照明电路及分析仪表所需载气、标准气、驱动气、控制屏等基本设施。用于对生产流程中的物料成分和含量进行连续自动的现场测量、分析和控制。能满足在线分析仪表成套系统所要求的特殊环境条件，如温度、湿度、防尘防爆等，为在线分析仪表的现场安装、投运及维护提供了极大的方便。可广泛用于石油、炼化、冶金、轻工、医药、生化等行业具有可燃性气体的危险场所。

配置：
   仪表房/仪表柜采用内外钢结构，将分析仪表、控制单元组装在柜内，样品预处理及载气、标准气、驱动气安装在柜外围。取样探头及前级减压站就近安装在工艺管线旁。柜内安装有防爆空调，蒸汽供暖设备，可调节室内温度。配有防爆电源接线箱和信号接线箱。照明系统采用防爆荧光灯并带防爆应急荧光灯。柜内还配备有通风、换气、过滤装置，可定时通风换气，保持室内空气新鲜。根据现场工艺要求，柜内还可配备有报警连锁盘（含气体传感器及控制器）及报警警笛，当有可燃/有毒气体泄漏时，报警警笛会发出报警，以保护人身安全。

特点：
★现场只要提供电、气,在线分析仪表即可在危险场所安全、稳定、可靠的运行，同时操作人员的安全也得到保障。   防爆内配备有通风、换气、过滤装置，可定时通风换气，保持室内空气新鲜。
★根据现场工艺要求，柜内还可配备有报警连锁盘（含气体传感器及控制器）及报警警笛，当有可燃/有毒气体泄漏时，报警警笛会发出报警，以保护人身安全。
★采用特殊加工技术,均达到密封性、防腐、防尘、控制温度等功能。
★ 仪表房/仪表柜具有防震、防静电、防火花、防尘、抗干扰等优点，为仪表提供良好的运行环境
★仪表房/仪表柜设有良好的内外接地。

本体结构：
★为型钢焊接框架式结构。
★外形尺寸：1000(L)X1000(W)X2000(H)mm。
★内外墙及屋顶由∏型钢板拼装而成。
★外墙采用1.5mm厚碳钢板，表面喷漆，结构负载能力为250Kg／m²。
★内墙采用1.2mm厚碳钢板，表面喷漆，结构负载能力为250Kg／m²。
★屋顶非常小承受力为500 Kg／m²．
★墙厚30mm.
★内外墙及屋顶和房顶之间充填30m厚阻燃保温材料。
★门：设计为两个不锈钢板门，外开型非折叠结构。
★门上开有一个300X300mm防爆玻璃观察窗。
★带阻尼限位闭门器和推杆式逃生锁，门外有不锈钢孔锁及把手。
★地板：4mm厚花纹钢板，上铺防静电阻火橡胶地板地板咯。
★仪表柜密闭、防雨、防尘、隔热，外壳防护等级为IP65。
★仪表柜外面设有气瓶固定支架和气瓶护栏。
★仪表柜/仪表房具有良好的抗震性能。
★仪表柜/仪表房外有电器总接地端子。
★仪表柜/仪表房外有外壳接地端子。
★仪表柜/仪表房外安装废气排放系统1套。
