绝对压力变送器

 绝对压力变送器

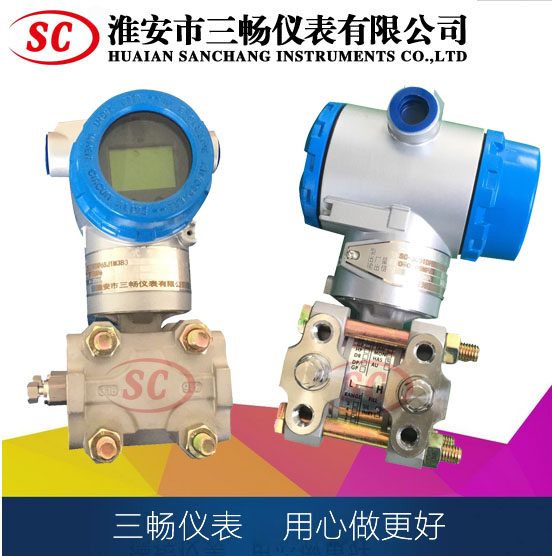

产品名称:绝对压力变送器
概述: SC-510A绝对压力变送器用于测量液体、气体或蒸汽的压力,并将其转换为4~20mA DC的电流信号输出.绝对压力变送器也可与HART-375手操器互通讯,通过它们进行设定和监控等

全国销售热线 18952302362

详细信息

 SC-510A绝对压力变送器用于测量液体、气体或蒸汽的压力,并将其转换为420mA DC的电流信号输出.绝对压力变送器也可与HART-375手操器互通讯,通过它们进行设定和监控等



SC-510A绝对压力变送器的功能



输出:两线制,420mA DC输出,数字通讯,可编程设定线性或平方根输出方式,HART协议加载在420mA DC信号上。

电源电压:工作状态:10.542V DC               型:10.530V DC

                数字通讯:16.442V DC               型:16.430V DC

负载:(输出信号代码为DE):工作状态:01335Ω    数字通讯:250600Ω

HART通讯距离:用多芯双绞线时可通讯距离非常大达2Km。通讯距离因电缆类型而异。公式如下:L=65000000/(R×C)-(C1+10000)/C

L=长度(mft)

R=阻抗(Ω ,包括电源阻抗)

C=电缆电容(pF/mpF/ft)

C1=非常大并联电容(pF/mpF/ft)

阻尼时间常数:放大器部件和膜盒的阻尼时间常数之和。 放大器部件阻尼时间常数在0.264秒范围内可调。

环境温度:-4085(-40185?F)   -3080(-22176?F)【带LCD表头】

接液温度:-40120(-40248?F)

SC-510A绝对压力变送器的性能

调量程的参考精度:(包括从零点开始的线性、滞后性和重复性)   ±0.075

稳定性:±0.1%量程上限/12个月





SC-510A绝对压力变送器的型号和规格代码表





型号

规格代码



参考价

备注

SC-510A



绝对压力变送器





输送信号

E
D

420mAHART协议数字通讯
4
20mA





测量量程
(
膜盒)

A
B
C
D

10200Kpa(0.12kgf/cm2)
0.1
2Mpa  (120kgf/cm2)
0.5
10Mpa(5100kgf/cm2)
5
50Mpa   (50500kgf/cm2)





接液部分材质



过程接头

膜盒





S

SUS316L

哈氏合金C-276



H

哈氏合金C-276

哈氏合金C-276



管道连接

4
7
8
9

½NPT内螺纹
½NPT
外螺纹
G½DIN 16 288
外螺纹
M20×1.5  DIN 16 288
外螺纹





电气接口

5

内螺,2处接线口带盲塞





显示表头

D
E
N

数字表头

(
无表头)





2inch管安装支架

A

SECC        平托架





B

SUC304     平托架

C

SECC       L型托架

D

SUS304    L型托架

N

无安装支架

防爆方式

d

隔爆型BT4



i

本安型CT6



附加选型代码



/附加规格
