投入式液位计

 投入式液位计
产品名称:投入式液位计
概述:SC-500系列投入式液位计是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正,转换成4-20mADC标准电流信号输出。

全国销售热线 18952302362

详细信息

概述

    SC-500系列投入式液位计是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正,转换成4-20mADC标准电流信号输出。SC-500系列投入式静压液位变送器的传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用极为方便。



投入式液位计结构组成

    这种两线制投入式液位计由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。投入式液位计的探头构造是一个不锈钢筒芯,底部带有膜片,并由一个带孔的塑料外壳罩住。液位测量实际上就是在测探头上的液体静压与实际大气压之差,然后再由陶瓷传感器(附着在不锈钢薄膜上)和电子元件将该压差转换成4~20mA输出信号。

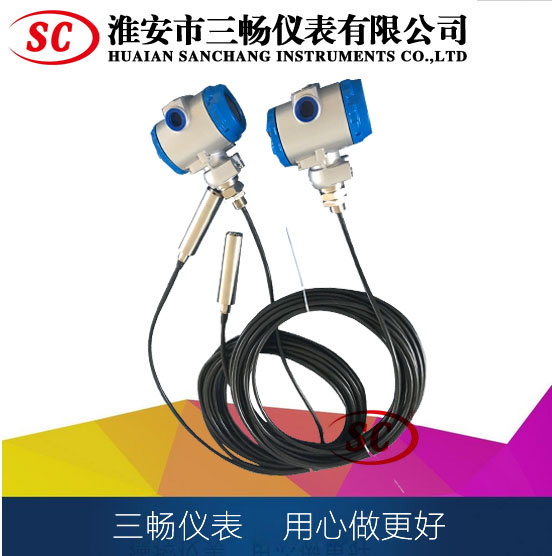

缆式投入式液位计



投入式液位计的应用

    静压投入式液位变送器(投入式液位计)适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构,简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4~20mA、 0~5v、 0~10mA等标准信号输出方式由用户根据需要任选。投入式液位计的不锈钢传感器带有可伸长的聚亚安酯外壳材料的电缆线,该投入式液位计可选择带有重锚的传感器,这种投入式液位计应用在有波动或急流的液体环境中。


投入式液位计特点

稳定性好,精度高
直接投入到被测介质中,安装使用相当方便。
固态结构,无可动部件,高可靠性,使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量,不受被测介质起泡、沉积、电气特性的影响
宽范围的温度补偿。
具有电源反相极性保护及过载限流保护。


投入式液位计的技术指标

测量范围:0.3~100m(可以自定义选择)
精 度:0.2、0.5、1.0级
工作温度:-20~80℃
输出信号:二线制4~20mADC
电源电压:标准24VDC(12~36VDC)
不灵敏区:≤±1.0%FS
负载能力:0-600Ω
相对温度:≤85%
防护等级:IP68
防爆标志:ExiaⅡCT4-6



投入式液位计的选型表

型 谱

说 明

SC-500

投入式液位计

类质

缆式

杆式(传感器装在底部,直接接触液体介质)

防腐式

导压杆式(传感器装在上部,不直接接触介质)

过程连接形式

T

支架安装

N

法兰安装DN40 PN1.0

特别约定

传感器连接材料

304

杆式

2

316

3

316L

丁晴橡胶与聚氯乙烯复合物

缆式
