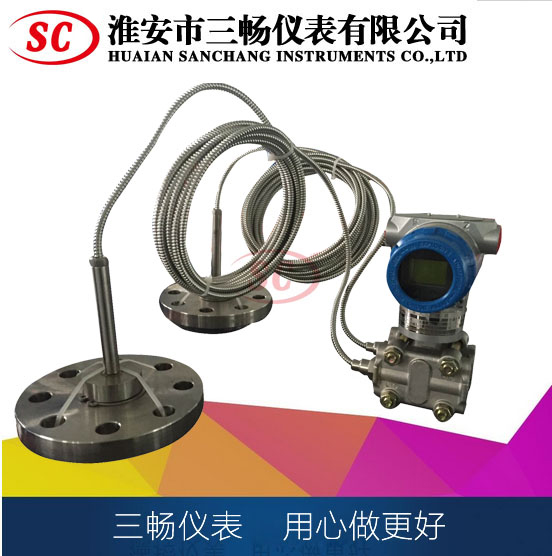

双法兰液位计

 双法兰液位计
产品名称:双法兰液位计
概述: SC3051DP型双法兰液位计是我公司引进国外先进技术和设备生产的新型差压变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐全、安装使用简便等特点

全国销售热线 18952302362

详细信息

  SC-3051DP型双法兰液位计是我公司引进国外先进技术和设备生产的新型差压变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。

双法兰液位计

由于该双法兰液位计外观上完全融合了目前国内非常为流行,并被广泛使用的两种变送器(罗斯蒙特3051与横河EJA)的结构优点,让使用者有耳目一新的感觉,同时与传统的1151、CECC等系列产品在安装上可直接替换,有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,该系列双法兰液位计除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。

3051DP双法兰液位计测量液位在安装时,负压室应安装在上端,正压室安装在下端,仪表本体安装在中间,这样变送器就有一个负差压,这个负差压如数值不大,可用调零的方法予以去除。但有一定的数值时,则可用负迁移的方法来进行消除,应该注惫到负迁移量程的大小只与两个法兰之间的高度之差h及不变液位的高度Ho的大小有关,而与变送器安装位置的高低无关。这里说明点:在市场上,双法兰液位变送器和双法兰液位计是属于同一款产品,只不过因为双法兰差压变送器可以测量液位,所以才有了这款叫法

双法兰液位计适用于下列工况:
1、需要将高温介质与变送器隔离。
2、测量介质对变送器敏感元件有腐蚀作用。
3、被测介质由于环境或温度变化而固化或结晶。
4、更换被测介质需要严格净化测量头
5、悬浮液体或高粘度介质
6、测量头必须保持清洁卫生。
7、密封压力容器测量。



双法兰液位计的远传装置形式有四种:

1、扁平式远传装置(标准3″、工作压力2.5MPa)

2、螺纹安装式远传装置(非常大工作压力10MPa)

3、法兰安装式远传装置

4、插入筒式远传装置(标准3″或4″,工作压力2.5MPa)

本厂生产的SC-3051DP型双法兰液位计是智能型,较以前模拟型的优势是:

超级的测量性能,用于压力、差压、液位、流量测量
数字精度:±0.25%
模拟精度:±0.5%±0.1%F.S
全 性 能:±0.25F.S
稳 定 性:0.25% 60个月
量 程 比:100:1
测量速率:0.2S
小型化(2.4kg)全不锈钢法兰,易于安装
过程连接与其它产品兼容,实现非常佳测量
世界上唯一采用H合金护套的传感器(技术),实现了优良的冷、热稳定性
双法兰液位计采用16位计算机的智能变送器
标准4-20mA,带有基于HART协议的数字信号,远程操控
支持向现场总线与基于现场控制的技术的升级。
SC-3051DP型双法兰液位计,为避免被测介质直接于变送器的隔离膜片接触提供了一种可靠的测量方法。



注:① 远传差压变送器的静压还取决于选定法兰的规格。

    ② 远传装置的工作温度,由所选择的灌充液种类确定。

    ③ 远传差压变送器的介质温度影响是指两侧的远传装置由室温开始同时受到相同的温度作用,所产生的输出变化。

    ④ 静压和温度影响,均是在非常大量程时测得。

    ⑤ DP型远传差压变送器两侧的毛细管非常大长度为7.5米,两侧长度差为4.5米。

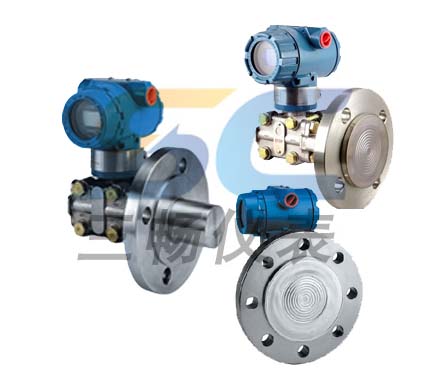

平法兰(RFW)远传智能双法兰液位变送器



凸法兰式(EFW)远传智能双法兰液位变送器



扁平式(PFW)远传双法兰液位变送器







智能双法兰液位计选型



智能双法兰远传差压变送器是在变送器主体基础上附加远传装置的变型产品,所以其选型工作可分二步进行:首先确定变送器主体的类型(DP)、测量范围和结构材料,然后按现场的安装要求确定远传装置类型和尺寸。由于组成灌充系统的各参数(如灌充液的工作温度、粘度和毛细管的长度)与变送器的性能指标密切相关,因此归入变送器主体选型范畴,不单独列表选择。





双法兰液位计选型表



SC-3051/3851DP

远传差压变送器

SC-3051/3851GP

远传压力变送器



代码

量程范围KPa

3

0-1.37.5KPa

4

0-6.237.4KPa

5

0-31.1186.8KPa

6

0-117690KPa

7

0-3452068KPa

8

0-117690KPa



代码

输出

E

4-20mADC输出

S

智能式



代号

法兰材料

法兰材料

22

316SST

316SST



代号

附加功能

S1

一个远传装置



S2

二个远传装置





代码

选项

M1

0-100%线性指示表

M2

LED显示表

M3

LCD显示表

B1

管装弯支架

B2

板装弯支架

B3

管装平支架

d

隔爆型dⅡBT4

i

本安型iaⅡCT6





感谢您访问我们三畅双法兰液位变送器的网站,如有任何关于双法兰液位计的疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。



除非注明,淮安三畅仪表文章均为原创,转载请标明本文地址http://www.sanchang168.com/ywbsq/635.html
