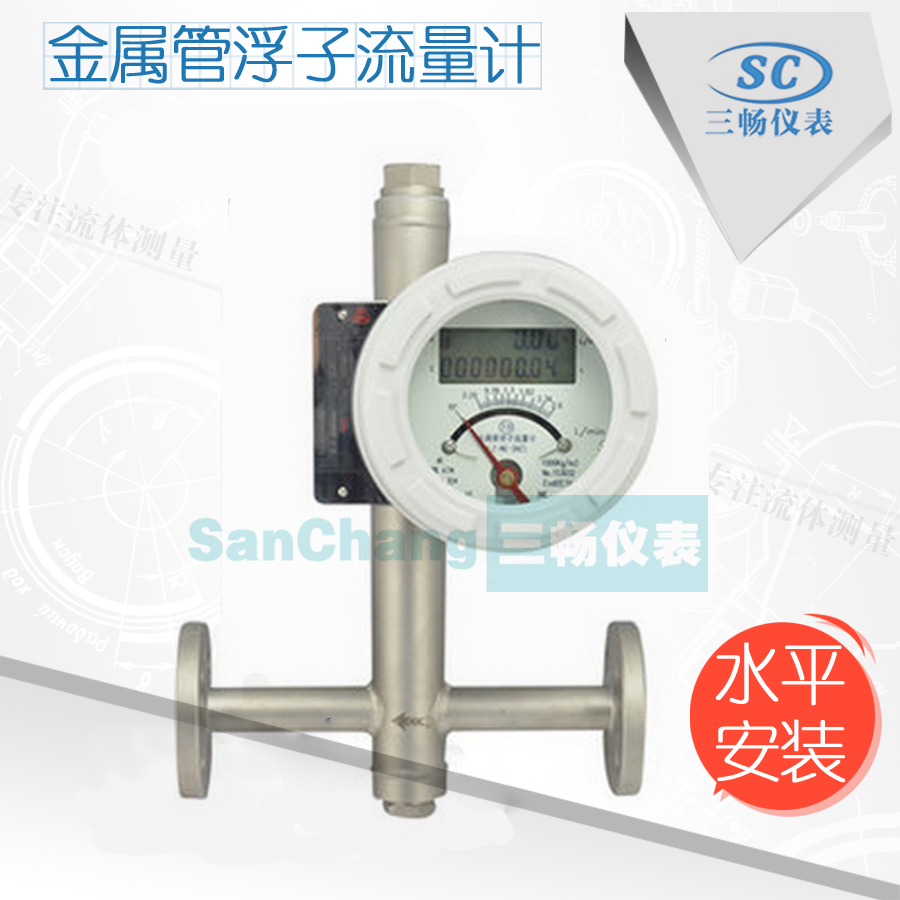

水平安装智能液晶显示金属转子流量计

SC-LZ系列水平安装智能液晶显示金属转子流量计结构原理
1、结构
SC-LZ系列系列金属管浮子流量计主要由三大部分组成
a、指示器（智能型指示器，就地指示器）
b、浮子
c、锥形测量室

SC-LZ系列水平安装智能液晶显示金属转子流量计原理

被测介质自下而上经锥形测量管时浮子的上下端产生差压形成上升的力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积就随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。
a、对于就地型，由就地指示器中的旋转磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时的流量大小。
b、对于智能型，由智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号，经A/D变换、微处理器，D/A输出，LCD液晶显示，来显示出流量的大小及累积流量。
水平安装智能液晶显示金属转子流量计厂家主要特点
1.适用于小管径和低流速
2.工作可靠、维护量小、寿命长
3.对于下游直管段要求不高
4.有较宽的流量范围度10:1
5.就地型指针指示接近于线性
6.智能型指示器带有LCD液晶显示，可显示瞬时、累积流量，还可输出脉冲、输出报警
7.带有温度补偿
8.有就地型、远传型、夹套型、防爆、耐腐等多种形式
水平安装智能液晶显示金属转子流量计厂家主要技术参数
1、测量范围：水2.5～100000l/h（20℃）
2、量程比：10:1
3、精度等级：1.0、1.5、2.5
4、工作压力：DN15、DN25、DN50为PN4.0MPa非常大为10.0MPa、DN80、DN100为PN1.6MPa非常大为6.4MPa
5、介质温度：-40℃～300℃
6、介质粘度：DN15：η<5mPa·s（F15.1～F15.3）
η<30mPa·s（F15.4～F15.8）
DN25：η<250mPa·s
DN50～DN150：η<300mPa·s
7、环境温度：液晶型：-40℃～85℃
指针型：-40℃～120℃
8、连接形式：法兰（执行标准DIN2501或按用户提供法兰标准制造）
9、仪表高度：250mm
10、电缆接口：M20*1.5
11、供电电源：24VDC二线制4～20mA或85～265VAC 50/60Hz（远传型）
12、报警输出：上限或下限瞬时流量报警 继电器输出（触点容量非常大5A@250VAC）或集电极开路输出（非常大100mA@30VDC内部阻抗100Ω）
13、脉冲输出：累积脉冲输出，非常小间隔每10秒一个脉冲（交流型）或每50毫秒一个脉冲。
14、液晶显示：双排液晶显示，显示瞬时流量及累积流量。
15、本安防爆：Exia II CT4
16、测量管材质：316不锈钢（普通型）或内衬聚四氟乙烯（防腐型）
