膜盒压力表

膜盒压力表

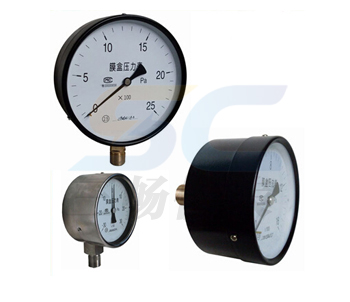

产品名称：膜盒压力表
概述：膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对同合金不其腐蚀作用、无爆炸危险气体的微压和负压，广泛勇于锅炉通风、气体管道、燃烧装置等及其它类似的设备上

全国销售热线 18952302362

详细信息

膜盒压力表的用途说明

不锈钢膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对同合金不其腐蚀作用、无爆炸危险气体的微压和负压，广泛勇于锅炉通风、气体管道、燃烧装置等及其它类似的设备上
不锈钢膜盒压力表的结构原理
仪表由测量系统（包括接头，膜盒）等、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时。其自由端产生相应弹性变形一一位移，经拨杆带动传动机构放大；由指示装置将被测压力在仪表盘上指示出来
不锈钢膜盒压力表的主要技术指标
标度范围及精确度等级及重量

型号
标度范围（KPA）
精确度等级
重量KG
正压         负压         正负压
YE-100

YE-150
0～1.6         -1.～60         -0.8～＋0.8
1.6

2.5
0.5
0～2.5         -2.5～0         -1.2～＋1.2
0～4          -4～0           -2～＋2
0～6          -6～0           -3～＋3
0～10         -10～0          -5～＋5
1～6          -16～0          -8～＋8
0～25         -25～0          -12～＋12
0～40         -40～0          -20～＋20

工作位置、环境;仪表垂直安装;工作环境-25～55℃.相对湿度不大于80%,并且周围环境中不含有腐蚀仪表的有害气体;
温度影响;使用温度偏离20±5时.其温度附加误差不大于0.4%/10℃
导(测)压系统及外壳等主要零件的材质

零件名称
材料牌号
型号
D
H
L
d
h
h1
S
接头
黄铜
HPb59-1
YE-100
φ100
90
20
M20×1.5
17
50
□22
膜合
铜锡青
QSn6.5-0.1
YE-150
φ150
118
20
M20×1.5
17
50
□22
齿轮传动机构
铜HPb59-1
表壳、罩壳
冷扎板20
