双刻度超高压压力表

双刻度超高压压力表

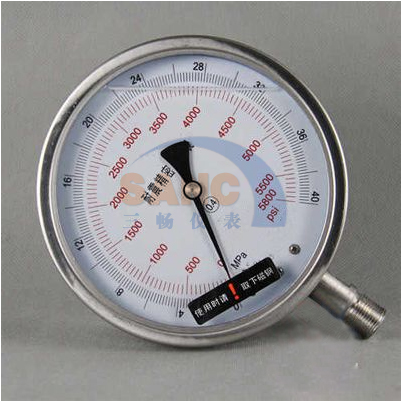

产品名称：双刻度超高压压力表
概述：Y150、Y200、Y250系列双刻度超高压压力表（单圈弹簧管）适用于测量不腐蚀、不结晶，不凝固及不沉淀等性质的液体，气体或蒸汽的压力。

全国销售热线 18952302362

详细信息

 双刻度超高压压力表的详细介绍

Y150、Y200、Y250系列双刻度超高压压力表



　　Y150、Y200、Y250系列双刻度超高压压力表（单圈弹簧管）适用于测量不腐蚀、不结晶，不凝固及不沉淀等性质的液体，气体或蒸汽的压力。



◆双刻度超高压压力表主要技术指标



型号和名称

测量范围（MPA）

精确度

公称直径（MM）

接头螺纹

环境温度

相对湿度

Y-150系列压力表

0-10；0-16；0-25；0-40；0-60；0-100

±1%FS或±1.5%FS

￠150

M20*1.5

-40-70℃

≤80%

Y-200系列压力表

0-100；0-160；0-250

￠200

Y-250系列压力表

0-400；0-600；0-1000

￠250

G1”

5-40℃



◆双刻度超高压压力表结构原理



　　仪表的测量系统由接头与弹簧管组成，由于被测压力的变化，使弹簧管自由端产生位移，借连杆带动扇轮传动齿轮端部的指针旋转，在度板上指示相应的数值为了消除扇轮齿轮与转轴齿轮间的间隙，在转轴齿轮上装置了盘形游丝。



◆双刻度超高压压力表外形尺寸



型号

D（MM）

H（MM）

L（MM）

B（MM）

Y-150

￠150

190

50

20

Y-200

￠200

240

55

20

Y-250

￠250

315

70

25
