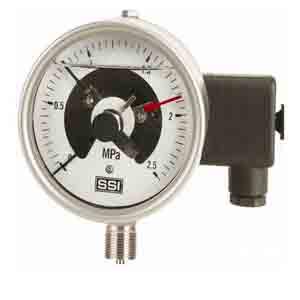

不锈钢电接点压力表

  不锈钢电接点压力表
产品名称: 不锈钢电接点压力表
概述:不锈钢电接点压力表设上、下限二位开关型接点装置,在压力达到设定值时发出信号或通断控制电路,供作业系统自动控制或发讯用,设上、下限二位开关型接点装置,在压力达到设定值时发出信号或通断控制电路,供作业系统自动控制或发讯用。主要零件采用OCr18Ni12Mo2Ti材料,

全国销售热线 18952302362

详细信息

 不锈钢电接点压力表的概述:

    不锈钢电接点压力表设上、下限二位开关型接点装置,在压力达到设定值时发出信号或通断控制电路,供作业系统自动控制或发讯用。主要零件采用OCr18Ni12Mo2Ti材料,适用于有腐蚀性气体环境,可检测腐蚀性较强介质的压力,不锈钢电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。通常,仪表经与相应的电气器件(如继电器及接触器等)配套使用,即可对被测()压力系统实现自动控制和发信(报警)的目的。

不锈钢电接点压力表的技术参数:

型号

YXC-100BF/ZQ

YXC-150BF/ZQ

YXC-100BF

YXC-150BF

YXC-100BF/TQ

YXC-150BF/TQ

结构形式

轴向带前边

径向无边

径向带前边

测量范围
MPa

-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60

精确度%

± 1.6

接点电参数

工作电压

380VAC;220VDC

非常大工作电流

1A

持续电流

0.6A

非常大功率
(无感负载)

20VA

连接器

X14K4P

防水接线盒

X14K4P

防水接线盒

X14K4P

仪表执行标准:Q/320211 DGH05-2004

使用工作温度:-40~70
工作环境振动频率不大于25Hz,振幅不大于0.5mm
工作压力上限:不大于仪表上限的2/3



不锈钢电接点压力表的接线



不锈钢电接点压力表的外形尺寸:

型号

外形尺寸mm

D

D1

D2

D3

A

B

C

E

d

d0

M

YXC-100

100

120

96

/

44

38

/

12.5

/

/

20×1.5

YXC-100ZQ

100

130

96

/

42

33

34

8.5

118

5.6

YXC-100TQ

100

125

96

102

44

38

/

9.5

118

5.6

YXC-150

150

164

136

/

50

44

/

16

/

/

YXC-150ZQ-

150

177

136

/

50

43

55

14

165

5.6

YXC-150TQ

150

177

136

144

50

44

/

18

165

5.6
