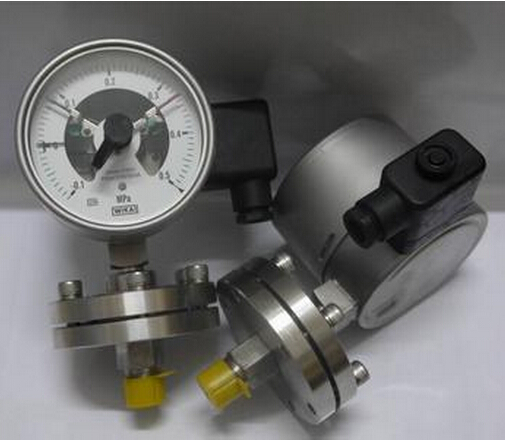

防爆感应式电接点压力表

 防爆感应式电接点压力表
产品名称:防爆感应式电接点压力表
概述:SC-Y-152-B防爆感应式电接点压力表是专用于某些有爆炸危险场所的仪表,该表具有对工艺流程中的流体介质的压力参量进行检测、自动控制、自动报警等功能。

全国销售热线 18952302362

详细信息

     防爆感应式电接点压力表是专用于某些有爆炸危险场所的仪表,该表具有对工艺流程中的流体介质的压力参量进行检测、自动控制、自动报警等功能。

防爆电接点压力表按《GB3836.1爆炸性环境用防爆电气设备通用要求》和《GB3836.4爆炸性环境电气设备本质安全型电路和电气设备“i”》两标准设计制造的,并经非常好仪器仪表防爆站安全监督检验站检验。仪表与安全栅(推荐选用德国“p+f”公司的WE77/EX)配套使用,可构成本质安全防爆系统。仪表防爆标志为ExibⅡCT6。该表可适用于户内或有遮盖物的1区和2区的爆炸性工厂危险场所。

防爆感应式电接点压力表的主要技术指标
精确度等级:1.5
标度范围:0~0.16;0~0.25;0~0.4;0~0.6;0~1;0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25;0~40;0~60;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4MPa
控制方式:上、下限缓行接点开关
非常高工作电压:DC 220V或AC 380V;
触头功率:10VA
工作位置:垂直安装
使用环境条件:-10~50℃,相对湿度不大于80%,且爆炸性混合物应属于ⅡB级T4组以下,工作振动和被测介质的急剧脉动应对仪表触头的可靠动作无影响。
温度影响:示值不大于0.4%/10℃,设定点不大于0.6%/10℃(使用温度偏离20±5℃)。
绝缘强度:50Hz正弦交流电2000V历时一分钟
重量:6kg

防爆感应式电接点压力表的结构原理:

防爆感应式电接点压力表的测量系统由弹簧管、拉杆和齿轮传动机构、示值部件组成。被测介质的压力作用于弹簧管,使其自由端产生位移,由拉杆传至齿轮传动机构予以放大,并转换成指针的转动,在度盘上指示出被测压力值。

防爆感应式电接点压力表的的接点形式为感应接近开关,其关键器件——感应开关由德国的“p+f公司”制造。接点发出位式信号的工作原理以SC-1520-B/21为例加以说明:当压力为零时,上限接点输出为小于1mA的断态信号,下限接点输出为大于3mA的通态信号。当压力上升到达下限值时,下限信号针进入下限感应开关的缝隙中,使下限感应开关电气状态改变,下限接点输出立即跳变成小于1mA的断态信号。当压力继续上升,下限信号针保留,接点信号保持。当压力上升到达上限值时,上限信号针被带离上限感应开关的缝隙,使上限感应开关的电气状态改变,上限接点输出立即跳变成大于3mA的通态信号。压力继续上升,信号保持。当压力回落至上限值时,上限信号又插回上限感应开关的缝隙中,上限感应开关又回复原来状态,使上限接点输出跳变回小于lmA的断态信号。压力继续下降,信号保持。当压力下降至下限值时,下限信号针又被带离下限感应开关的逢隙,下限感应开关又回复原来的状态,使下限接点输出跳变回大于3mA的通态信号。

防爆电接点压力表的与外设备用适当的电路连接后,便能发出所需的报警信号或开、停机等控制的压力的动作,将系统压力控制在所需范围内。

防爆电接点压力表的为本质安全型仪表,当其与关联设备相联后,便能构成本安防爆系统。

防爆电接点压力表选型参考
防爆电接点压力表选型参考

隔爆接合面型式及其基本参数

外壳容积V(L)

0.5

接合面型式

平面

圆筒(可动部份)

隔爆接合面的非常小有效长度Lmm

15

螺钉通孔边缘至隔爆接合面非常小有效长度L1

8

隔爆接合面非常大间隙或直径差Wmm

0.15

隔爆接合面的表面粗糙度Ra

3.2

1.6


注:隔爆接合面的有效长度和间隙宽度的范例可参见隔爆外壳结构示意图。
       隔爆外壳及导压系统等零件和材质


零件名称

材料牌号或名称

零件名称

材料牌号或名称

驱壳盖
出线盒

ZL102
(ZL-102ZL-101)

薄垫圈

L3

接头

20

轴套

QAJ9-2

弹簧管

3J53

观察窗

有机玻璃







注:防爆电接点压力表的观察窗的材质其抗冲击强度不小于4J。观察窗一旦损坏,则不准使用。
