耐震电接点压力表

耐震电接点压力表

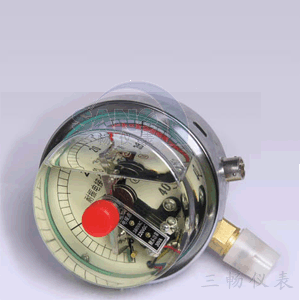

产品名称：耐震电接点压力表
概述：耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量对铜和铜合金无腐蚀性的气体，液体或蒸汽等压力。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程

全国销售热线 18952302362

详细信息

耐震电接点压力表的介绍

耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量对铜和铜合金无腐蚀性的气体，液体或蒸汽等压力。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程.
耐震电接点压力表的外形尺寸

型号




外形尺寸mm
D
D1
D2
D3
A
B
C
E
d
d0
M
YTXC-100-Z
100
120
96
/
44
38
/
12.5
/
/
20×1.5
YTXC-100ZQ-Z
100
130
96
/
42
33
34
8.5
118
5.6
YTXC-100TQ-Z
100
125
96
102
44
38
/
9.5
118
5.6
YTXC-150-Z
150
164
136
/
50
44
/
16
/
/
YTXC-150ZQ-Z
150
177
136
/
50
43
55
14
165
5.6
YTXC-150TQ-Z
150
177
136
144
50
44
/
18
165
5.6


耐震电接点压力表的技术参数：

型号
YTXC-100ZQ-Z
YTXC-150ZQ-Z
YTXC-100-Z
YTXC-150-Z
YTXC-100TQ-Z
YTXC-150TQ-Z
结构形式
轴向带前边
径向无边
径向带前边
测量范围
MPa
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60
精确度%
± 1.6
接点电参数
工作电压
380VAC;220VDC
非常大工作电流
1A
持续电流
0.6A
非常大功率
（无感负载）
20VA
连接器
X14K4P
防水接线盒
X14K4P
防水接线盒
X14K4P


使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
仪表执行标准：Q/320211 DGH05-2004

耐震电接点压力表的接线示意图

耐震电接点压力表的使用与订货须知：
仪表工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
低电压大电流时宜配用本公司生产的YXC型保护继电器。
